DFT 的应用

用 FFT 完成长序列滤波

长度为 \(L\) 的数据与长度为 \(M\) 的 FIR 滤波器直接卷积,需要约 \(LM\) 次乘法。把两者补零到

\[ N\geq L+M-1 \]

后,可用一次 FFT、一次逐点相乘和一次 IFFT 得到同样的线性卷积。对实数据粗略计数,FFT 方法的运算量约为

\[ 4N(\log_2N+1) \]

整体信号流安排得当时,前向 FFT 的位倒序输出可直接接后续逐点乘法和相应次序的 IFFT,数据重排可相互抵消。

小规模时直接卷积更省,序列或滤波器较长后 FFT 才占优。几个对比数据如下:

\(L\) \(M\) FFT 长度 \(N\) 直接卷积 FFT 卷积
80 33 128 2640 4096
180 49 256 8820 9216
450 61 512 27450 20480
850 149 1024 126650 45056

FFT 长度还影响缓存、存储和等待整块数据的延迟,不能只按乘法次数选择。

对于无限长或很长的数据流,整段补零并不现实。重叠相加法把输入分成互不重叠的 \(L\) 点块,每块与滤波器分别补零到 \(N\geq L+M-1\),做循环卷积后,相邻输出块在 \(M-1\) 点重叠区相加。设第 \(r\) 块为 \(x_r[n]\),则

\[ y[n]=\sum_r(x_r*h)[n-rL] \]

重叠保留法则每次取 \(N\) 点输入,相邻块重叠 \(M-1\) 点。每块做 \(N\) 点循环卷积后,前 \(M-1\) 点受到上一周期折叠污染,直接丢弃;余下 \(N-M+1\) 点就是连续的有效线性卷积输出。第一块缺少的历史样本补零。重叠相加法在输出端处理重叠,重叠保留法在输入端保留重叠,两者本质上都在控制循环卷积的时域混叠。

用 DFT 观察连续信号频谱

实际频谱分析链路通常包含模拟抗混叠滤波、采样与量化、截取有限记录、加窗、补零、FFT,以及把归一化频率换回物理频率。典型应用包括语音合成与识别、雷达定位、机械故障诊断和地质勘探。DTMF 电话按键把一个行频率与一个列频率叠加:行频为 \(697,770,852,941\,\mathrm{Hz}\),列频为 \(1209,1336,1477,1633\,\mathrm{Hz}\),同时检出一行一列即可确定按键。简单语音识别也可比较 “yes” 与 “no” 的功率谱特征,但仅凭全局谱无法描述发音的时间顺序。

若有限记录写成

\[ x_M[n]=x[n]w[n],\qquad 0\leq n<M \]

补零到 \(N\) 点后,DFT 采样对应的模拟角频率为

\[ \Omega_k=\frac{2\pi k}{NT_s} \]

在无混叠且采用理想冲激采样的条件下,主值频带内还有幅度关系

\[ X_a(j\Omega_k)=T_sX[k] \]

\(k>N/2\) 的频点,应按负频率 \(k-N\) 解释。只画单边幅度谱时,除直流和 Nyquist 点外,正频率幅度通常还要合并负频率一侧,具体缩放取决于所用 DFT 归一化。

例如 \(f_s=10\,\mathrm{kHz}\)\(N=1000\) 时,\(X[57]\)\(X[943]\) 都对应 \(\pm570\,\mathrm{Hz}\);即便两点幅度同为 432,有限记录和非栅格频率仍可能使峰值位置、峰高偏离真实正弦参数。

有限记录等于时域乘窗,所以频域是原谱与窗频谱的周期卷积。矩形窗

\[ w_R[n]=R_M[n] \]

的频响为

\[ W_R(e^{j\omega})=e^{-j(M-1)\omega/2}\frac{\sin(M\omega/2)}{\sin(\omega/2)} \]

主瓣两侧第一零点在 \(\pm2\pi/M\),零点间宽度为 \(4\pi/M\)。有限窗把理想线谱展宽为窗频谱形状,旁瓣又把强分量泄漏到远处,称为频谱泄漏。信号频率未落在 DFT 栅格上时,最大谱线可能落在两个频点之间,造成栅栏效应和幅度偏低;补零把频点间隔从 \(2\pi/M\) 降为 \(2\pi/N\),最大频率读数误差约降到 \(\pi/N\),但主瓣宽度仍由 \(M\) 决定,因此不会提高真正的分辨能力。

对长度 \(N\) 的单频余弦,若 \(\omega_0=2\pi k_0/N\),DFT 只有 \(k_0\)\(N-k_0\) 两条谱线:

\[ X[k]=\frac N2\delta[k-k_0]+\frac N2\delta[k-N+k_0] \]

非栅格频率时则为两个移位 Dirichlet 核之和:

\[ \begin{aligned} X[k]={}&\frac12e^{-j\frac{N-1}{2}(\frac{2\pi k}{N}-\omega_0)}\frac{\sin(\pi k-N\omega_0/2)}{\sin(\pi k/N-\omega_0/2)}\\ &+\frac12e^{-j\frac{N-1}{2}(\frac{2\pi k}{N}+\omega_0)}\frac{\sin(\pi k+N\omega_0/2)}{\sin(\pi k/N+\omega_0/2)} \end{aligned} \]

这说明“能量扩散到全部 DFT 点”完全来自有限窗与采样栅格,并不是信号真的产生了新频率。

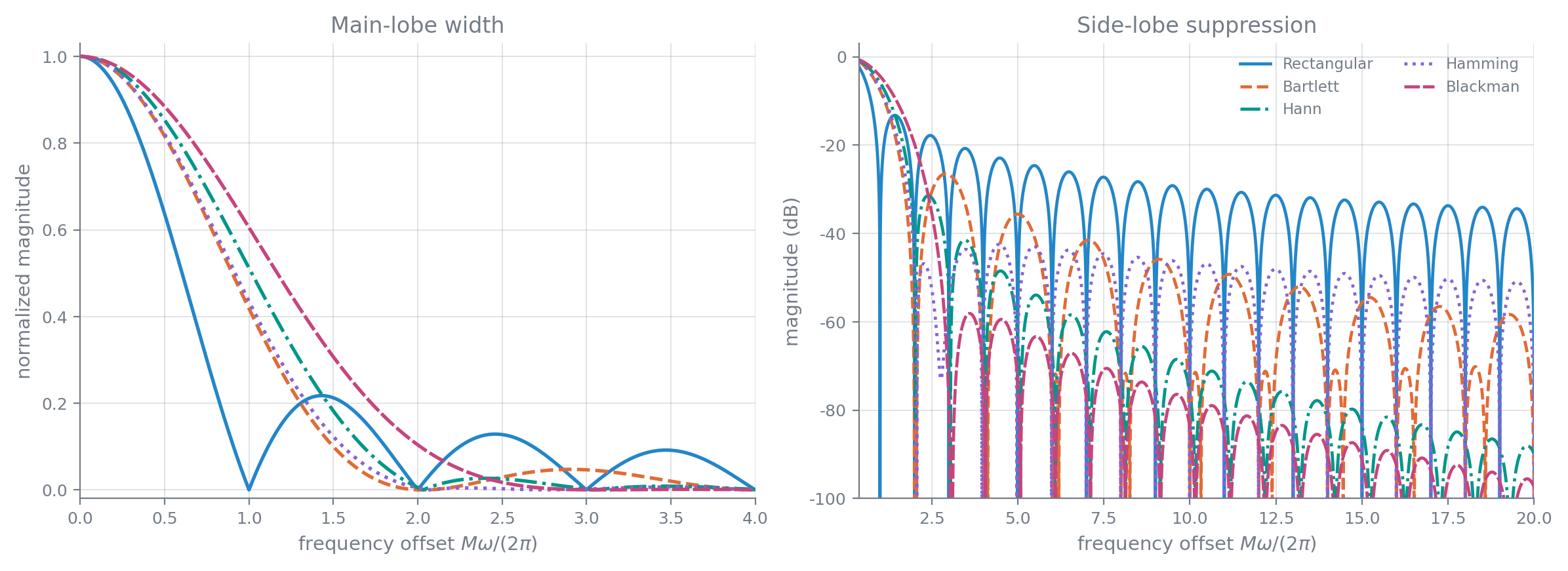

常用窗的主瓣与旁瓣折中

常用窗的典型零点间主瓣宽度和最高旁瓣为:

主瓣宽度 最高旁瓣
矩形窗 \(4\pi/M\) \(-13\,\mathrm{dB}\)
Bartlett 窗 \(8\pi/M\) \(-25\,\mathrm{dB}\)
Hann 窗 \(8\pi/M\) \(-31\,\mathrm{dB}\)
Hamming 窗 \(8\pi/M\) \(-41\,\mathrm{dB}\)
Blackman 窗 \(12\pi/M\) \(-57\,\mathrm{dB}\)

主瓣窄有利于分开相邻谱线,旁瓣低有利于从强分量旁边看见弱分量,两者不能同时任意改善。实际所需记录长度常按

\[ \Delta\omega_{\mathrm{res}}\approx\frac{2\pi}{M} \]

估算,再按窗的主瓣宽度和安全余量加长。

若最高分析频率为 \(500\,\mathrm{kHz}\),按 \(1\,\mathrm{MHz}\) 采样并要求约 \(0.5\,\mathrm{kHz}\) 分辨率,需要 \(M=2000\),即观察 \(2\,\mathrm{ms}\)。另一个补零例中,\(f_s=1\,\mathrm{Hz}\)、实际数据只有 400 点,补到 512 或 2048 点后真实分辨率仍为 \(1/400\,\mathrm{Hz}\),但直接取最大点的频率误差分别可降到 \(0.5/512\,\mathrm{Hz}\)\(0.5/2048\,\mathrm{Hz}\)

雷达示例的采样率为 \(0.25\,\mathrm{MHz}\),记录 \(4\,\mathrm{ms}\),所以 \(M=1000\)。三个多普勒分量位于 \(20\)\(20.47\)\(21.33\,\mathrm{kHz}\),第三个比主分量低 \(23\,\mathrm{dB}\)。矩形窗主瓣较窄,前两个分量更容易分开,但高旁瓣可能埋住第三个弱分量;Hamming 窗显著压低旁瓣,在约第 85 个频点、即 \(21.25\,\mathrm{kHz}\) 附近能显出弱目标,却可能因主瓣变宽而合并前两个近邻分量。窗的选择取决于“近邻分辨”和“大动态范围检出”哪一个更重要。

DFT 滤波器组与短时傅里叶变换

把加窗 DFT 展开为

\[ X[k]=\sum_nx[n]w[n]e^{-j2\pi kn/N} \]

若连续信号表示为

\[ s(t)=\frac1{2\pi}\int_{-\infty}^{\infty}S(j\Omega)e^{j\Omega t}\,\mathrm d\Omega \]

对其截取 \(M\) 点并补到 \(N\) 点,定义

\[ \theta_k=\Omega T_s-\frac{2\pi k}{N}=T_s(\Omega-\Omega_k) \]
\[ \varphi_M(\theta)=\sum_{n=0}^{M-1}e^{j\theta n}=e^{j(M-1)\theta/2}\frac{\sin(M\theta/2)}{\sin(\theta/2)} \]

\[ X[k]=\frac1{2\pi}\int_{-\infty}^{\infty}S(j\Omega)\varphi_M(\theta_k)\,\mathrm d\Omega \]

因此每个 DFT 样本都等价于一个以 \(\Omega_k=2\pi k/(NT_s)\) 为中心、响应形状由窗决定的带通分析滤波器输出,而不只是对一条曲线的读数。若数据窗长为 \(M\)、DFT 长度为 \(N\),滤波器中心间隔为

\[ \frac{2\pi}{NT_s} \]

而矩形窗分析滤波器的主瓣宽度约为

\[ \frac{4\pi}{MT_s} \]

通常 \(M\leq N\),相邻通道必有一定重叠。增大 \(N\) 只是加密通道中心;增大 \(M\) 才真正缩窄每个分析滤波器。

这也是经典周期图方法的固有限制。若需要突破短记录的主瓣分辨率,可利用 AR 参数模型或子空间法等现代谱估计,但它们引入了额外模型假设。

非平稳信号不能只用一张全局频谱描述。连续形式的短时傅里叶变换为

\[ X(t,j\Omega)=\int_{-\infty}^{\infty}x(\tau)w^*(\tau-t)e^{-j\Omega\tau}\,\mathrm d\tau \]

离散实现通常写成

\[ X[m,k]=\sum_nx[n]w[n-mR]e^{-j2\pi kn/N} \]

\(R\) 是相邻帧的步长。\(|X[m,k]|\) 或其对数值随时间、频率排列后得到谱图。

分段正弦示例在 \(0\)\(300\,\mathrm{ms}\)\(300\)\(600\,\mathrm{ms}\)\(600\)\(800\,\mathrm{ms}\)\(800\)\(1000\,\mathrm{ms}\) 依次为 75、50、25、10 Hz。窗长从 256 增到 512、1024、2048 时,频率线逐渐变细,但切换时刻越来越模糊。两个极端也很直观:\(w(t)=1\) 时 STFT 退化为全局 FT;\(w(t)=\delta(t)\) 时只剩 \(x(t')e^{-j\Omega t'}\),时间位置精确,却没有局部频率分辨率。

课件中的离散 chirp 例为

\[ x[n]=\cos\!\left[\frac{2\pi}{80000}(n+1000)^2\right],\qquad 0\leq n<16000 \]

在开始、中间和结束位置各取 128 点局部 FFT,便能看到瞬时频率逐段升高。

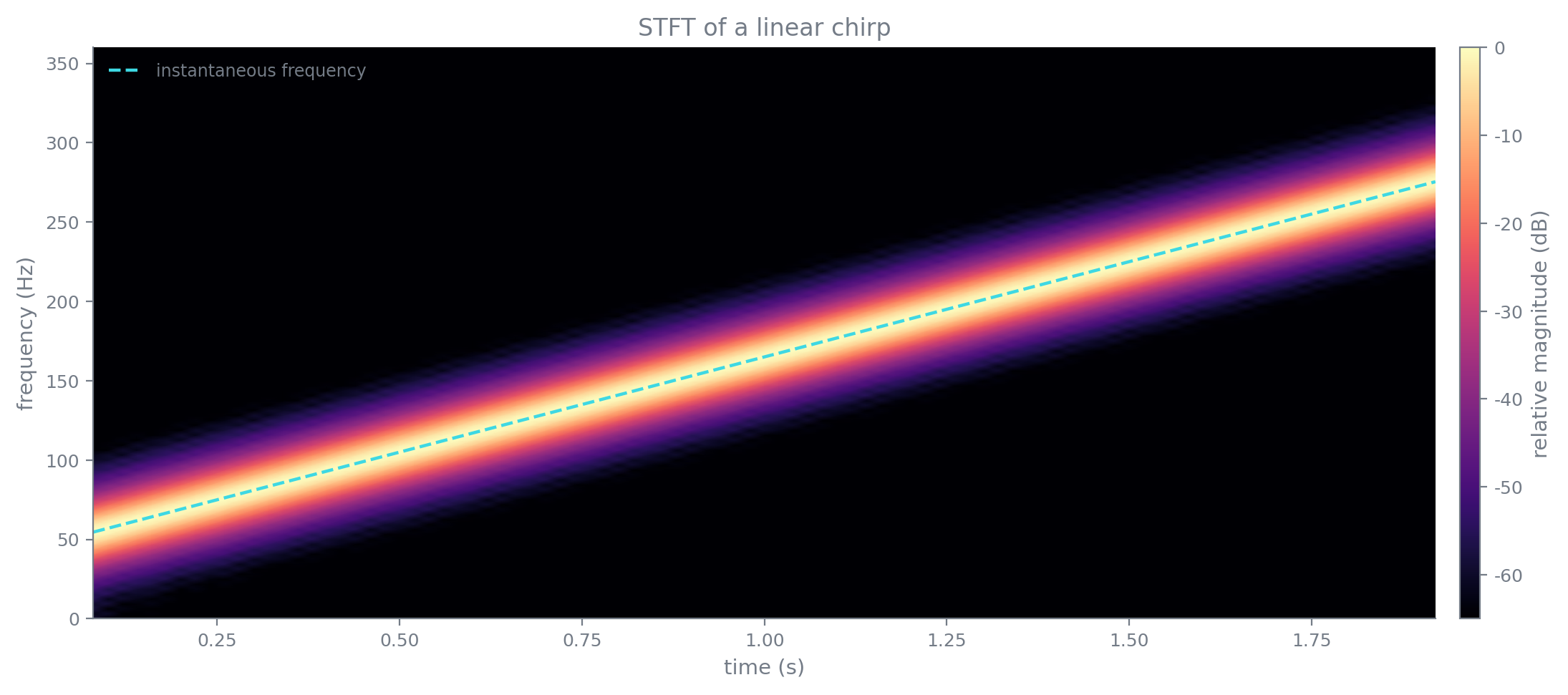

线性调频信号的短时傅里叶谱

短窗定位时间变化更准,但分析滤波器主瓣较宽;长窗频率分辨率更高,却把时刻变化平均在较长区间内。两者受时频不确定关系限制:

\[ \Delta t\,\Delta\Omega\geq\frac12 \]

音乐分析的例子中,采样率为 \(8\,\mathrm{kHz}\)。从 C 到 B 的一组音高约为 262、277、294、311、330、349、370、392、415、440、466、494 Hz,相邻最小间隔只有约 \(15\,\mathrm{Hz}\)。长度 256 的 Hamming 窗频率尺度约为 \(62.5\,\mathrm{Hz}\),长度 1024 时约为 \(15.6\,\mathrm{Hz}\);前者能更清楚地看到音符起止,后者更容易分辨音高。课件以 Jimi Hendrix 的《Hey Joe》片段作例,相应地采用约 200 点或 1000 点重叠,使帧间变化保持连续。ScoreCloudMusic Piano Roll Spectrograph 一类工具,本质上也在时频分析结果上继续做音高与节拍估计;前者的参考页署名为 Royal College of Music Stockholm 的 Dr. Sven Ahlback。
