OrCAD使用笔记
说明
这个OrCAD太难用了,我要在这里记录一些学到的方法,不会很成体系,以后有机会再整理一下。
新建项目

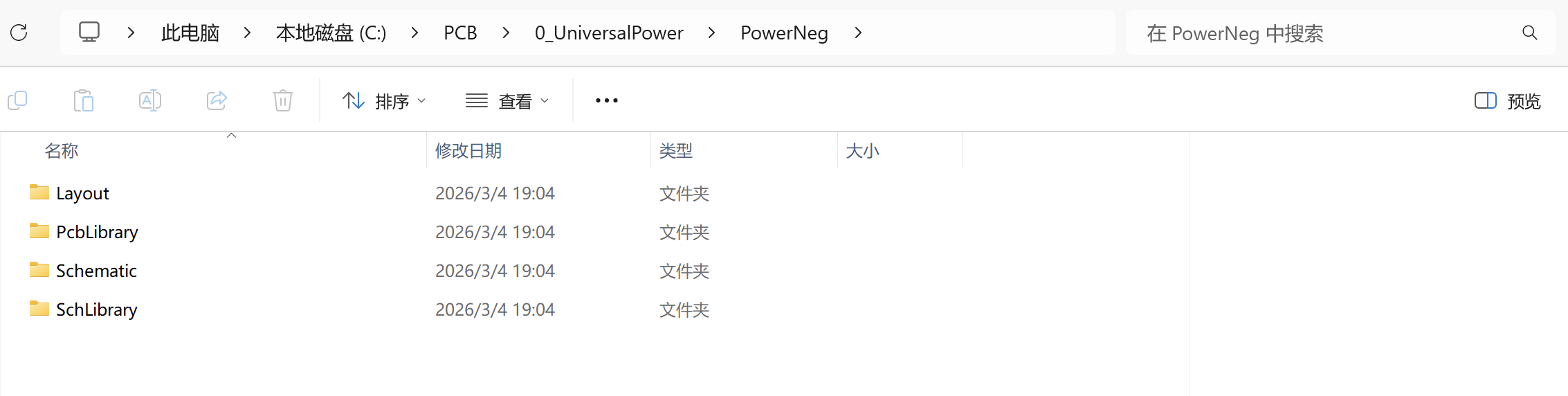

先把这堆文件复制过来,清空Layout和Schemetic文件夹

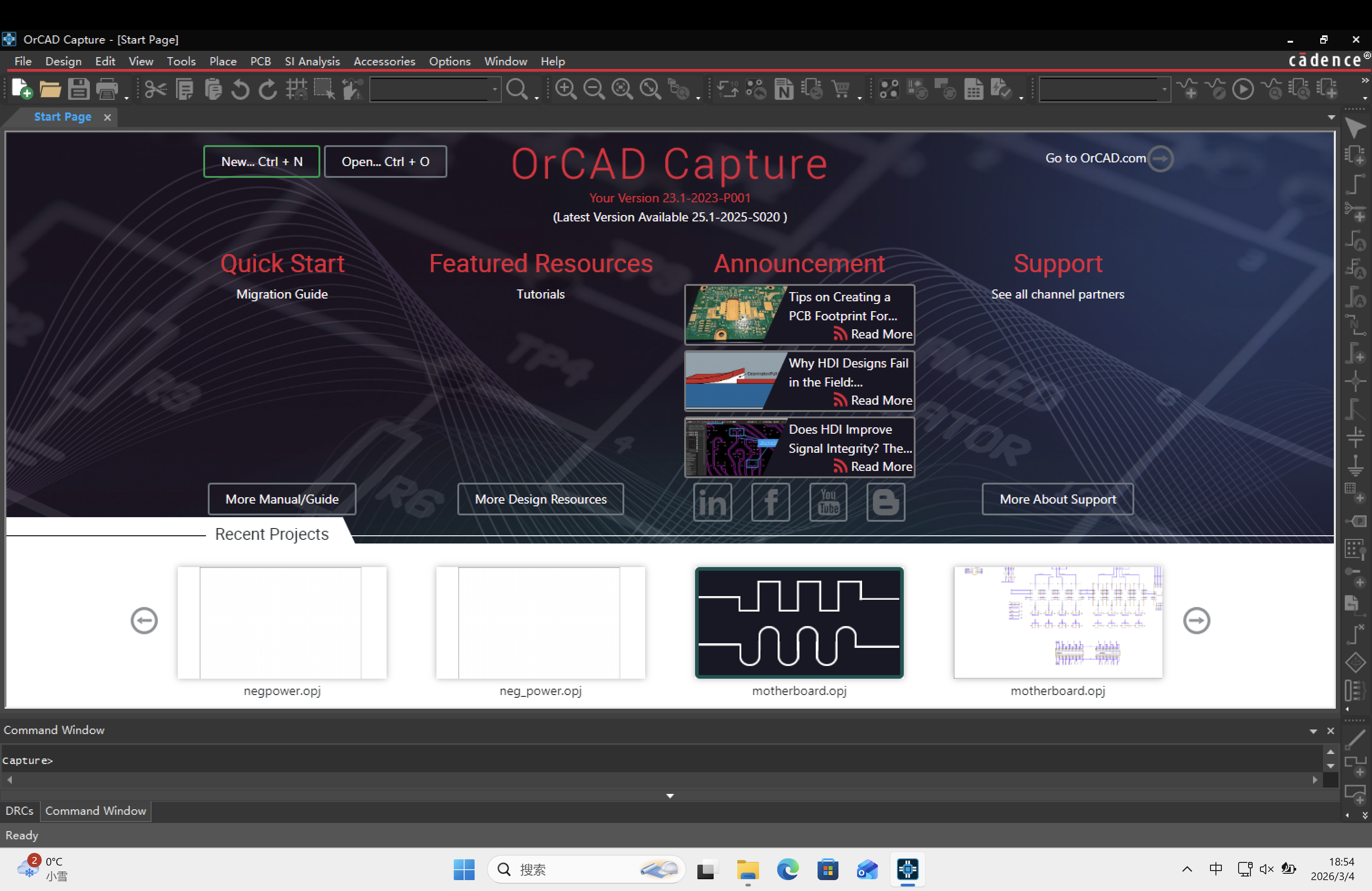

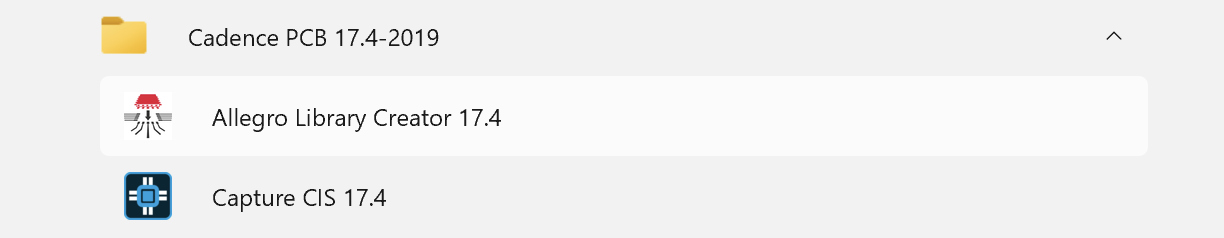

打开Capture CIS
选择new

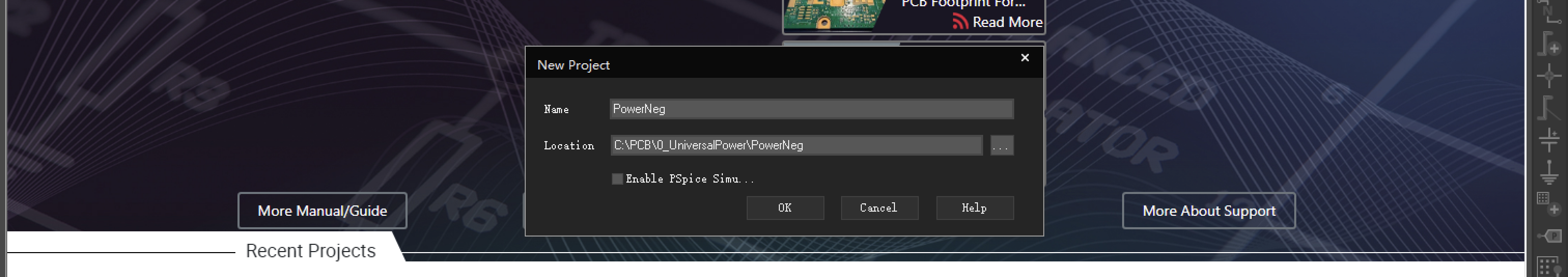

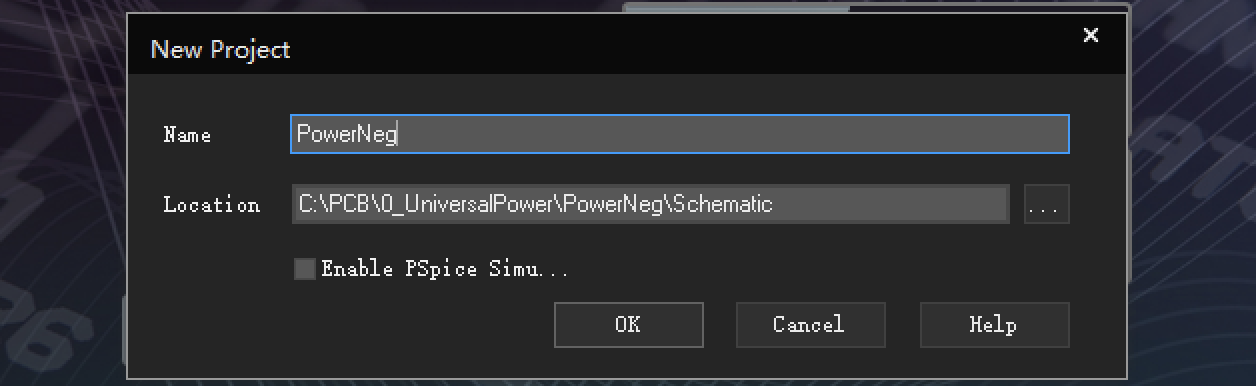

在Schemetic文件夹下新建项目

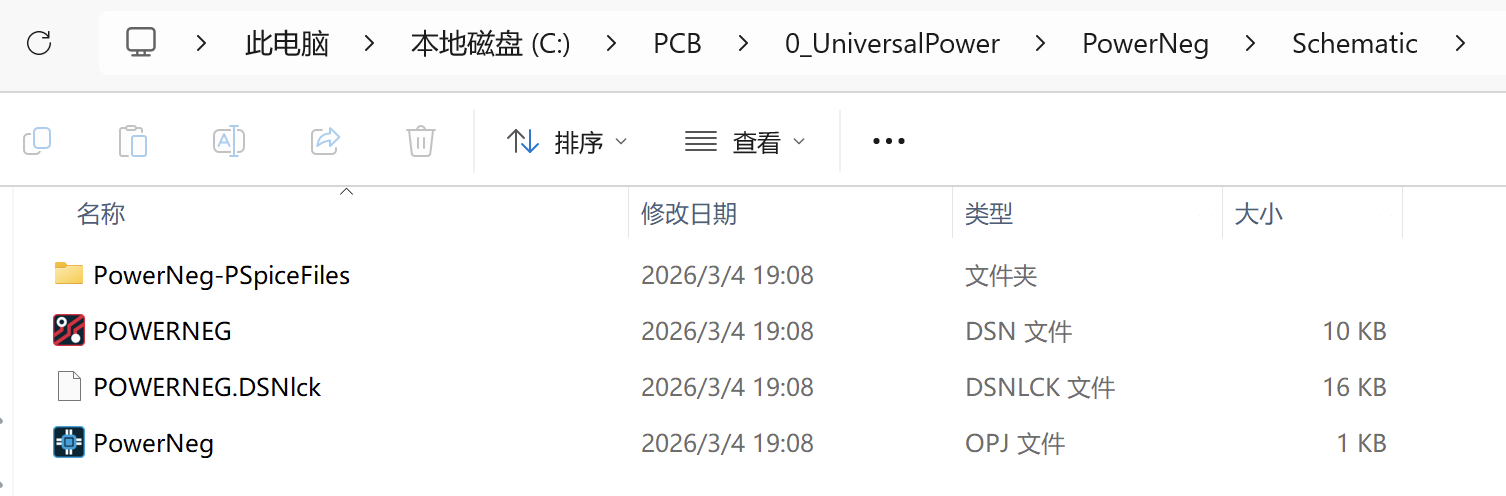

现在的文件结构:
| 文件后缀 | 说明 |
|---|---|
.DSN |
PSpice 原理图设计文件,包含电路元件、连线和网名等信息 |
.DSNLCK |
设计锁文件,用于防止同一个工程被多实例修改,通常不需要手动操作 |
.OPJ |
OrCAD 项目文件,记录整个工程的原理图、仿真设置和库路径,双击即可打开整个项目 |
| 文件夹(PSpiceFiles) | 仿真生成的文件存放目录,包括输出结果、波形文件、netlist 等 |
导入已有库

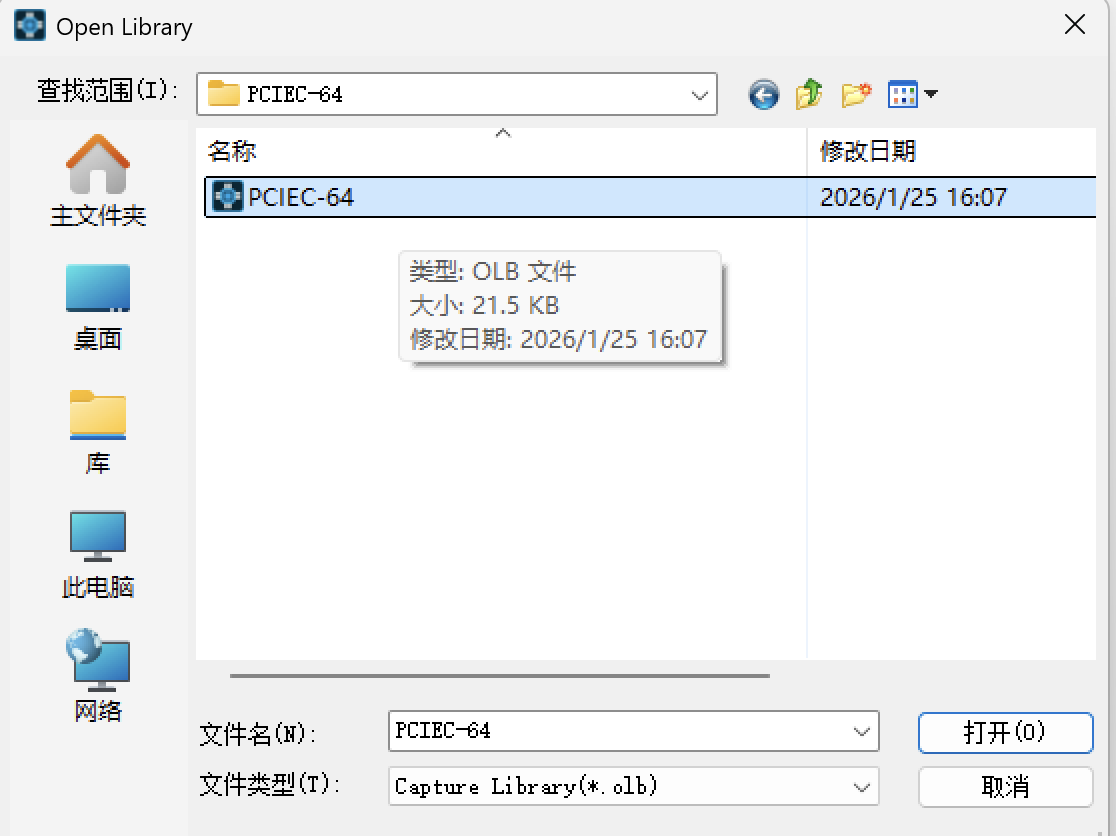

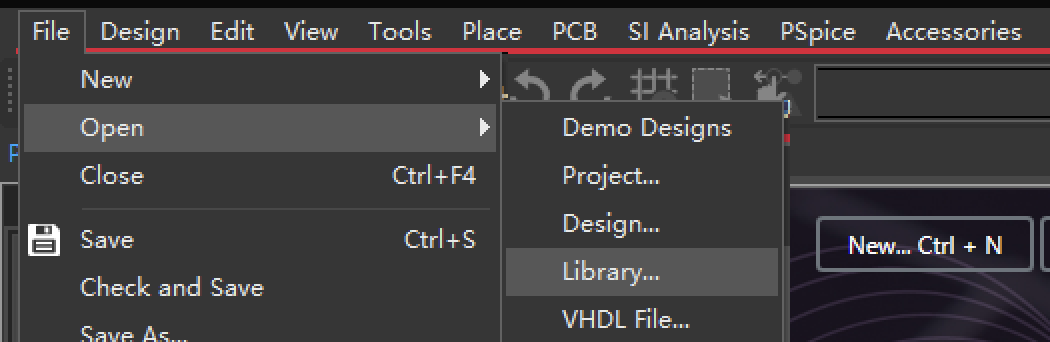

FILE / Open / Library,选择库文件(.olb),点击Open
原理图绘制
新建原理图

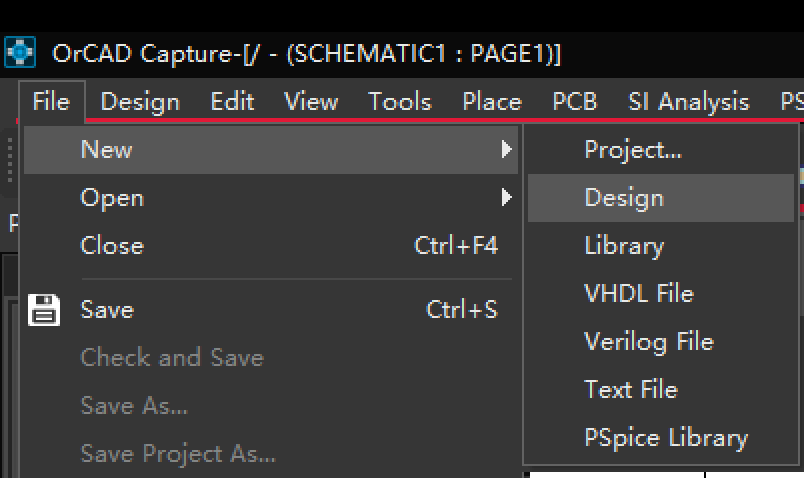

点File-New-Design

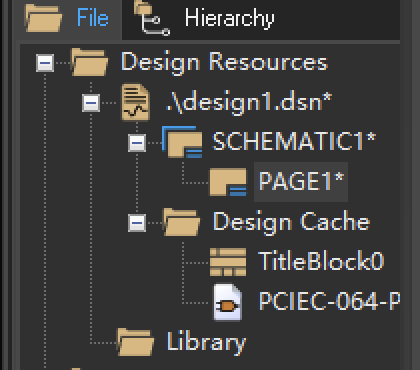

点左侧的.dsn文件,右键New-Schemetic
修改原理图大小

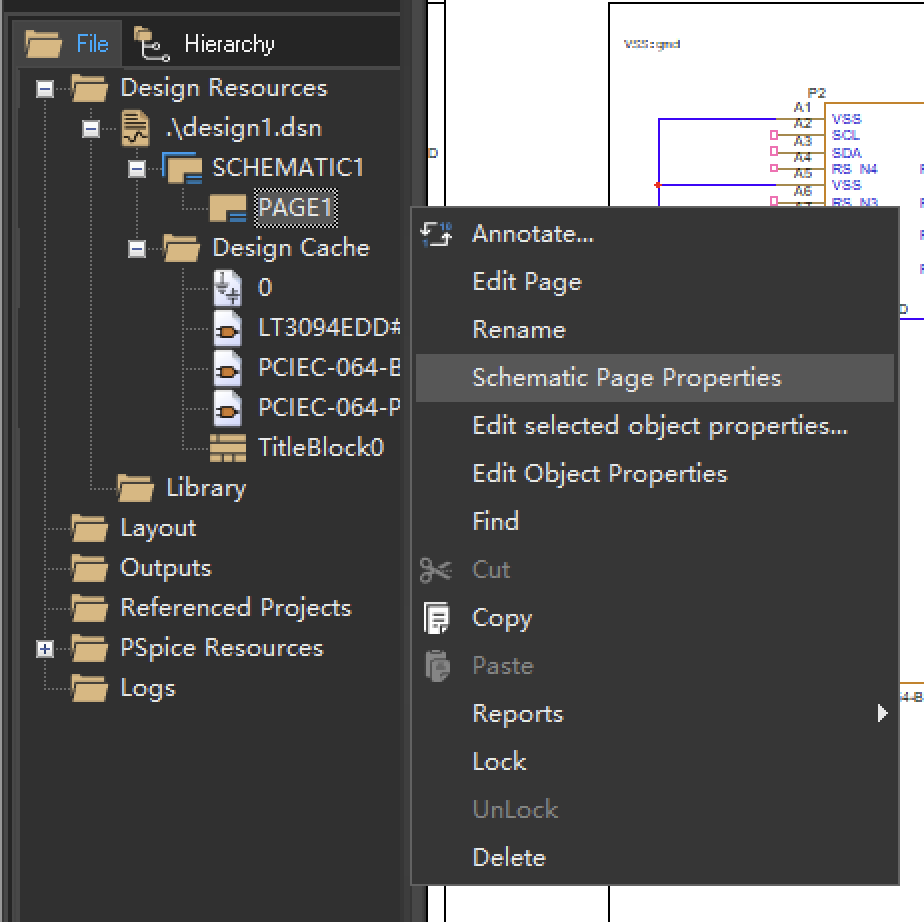

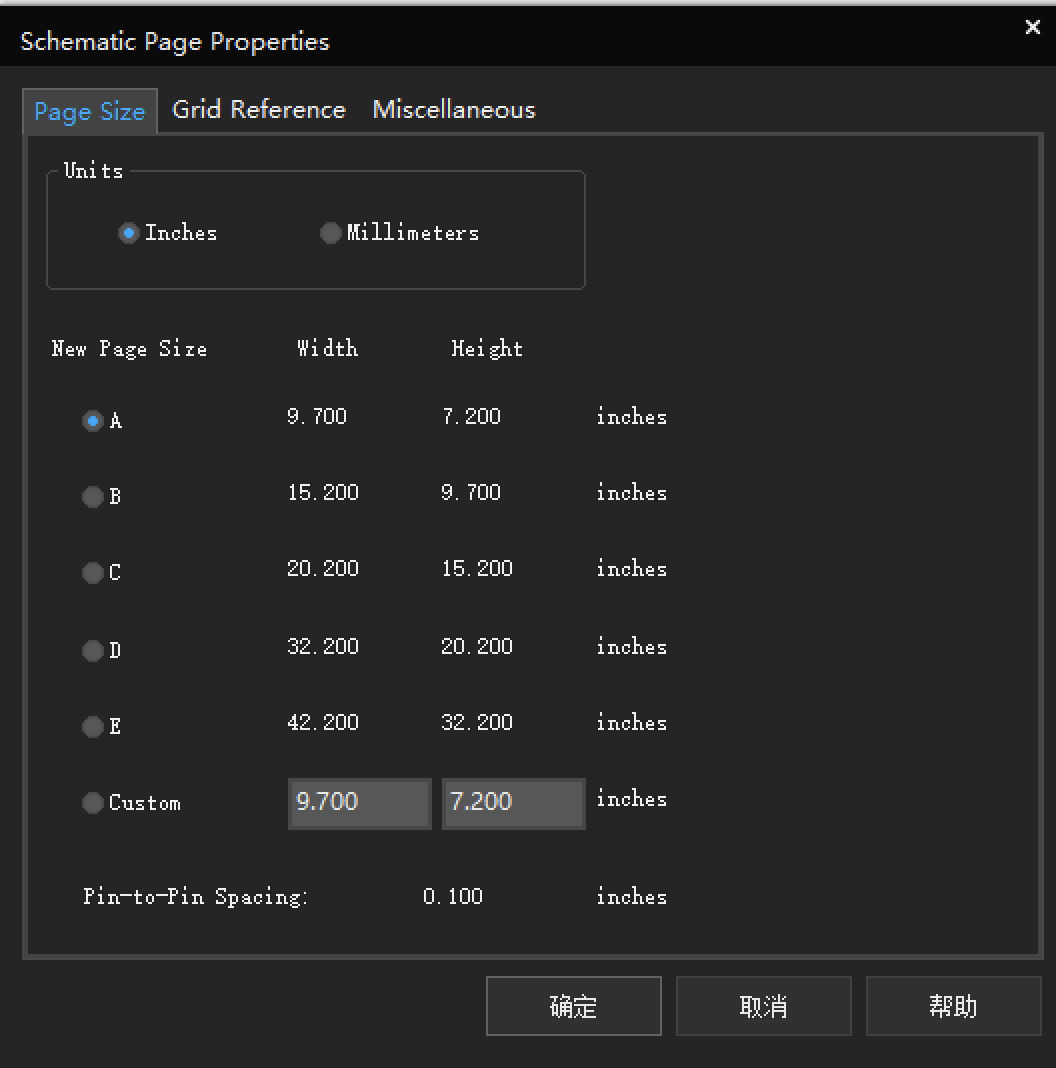

选中page右键,找到Properties
选择合适大小即可
绘制用的快捷键
| 快捷键 | English | 中文说明 |
|---|---|---|
P |
PSpice Component | 放置 PSpice 元件 |
W |
Wire | 绘制导线 |
B |
Bus | 绘制总线 |
J |
Junction | 添加连接点 |
E |
Bus Entry | 总线入口(总线与信号线连接) |
N |
Net Alias | 为网络命名 |
U |
NetGroup | 创建网络组 |
F |
Power | 放置电源符号 |
G |
Ground | 放置接地符号 |
X |
No Connect | 标记未连接引脚 |
Shift+G |
Pin | 放置引脚 |
Shift+J |
Pin Array | 放置引脚阵列 |
Shift+X |
IEEE Symbol | 放置 IEEE 标准符号 |
T |
Text | 插入文本 |
Shift+L |
Line | 绘制直线 |
Shift+R |
Rectangle | 绘制矩形 |
Shift+F |
Ellipse | 绘制椭圆 |
Shift+T |
Elliptical Arc | 绘制椭圆弧 |
Shift+Q |
Bezier Curve | 绘制贝塞尔曲线 |
Y |
Polyline | 绘制多段线 |
导入自带库

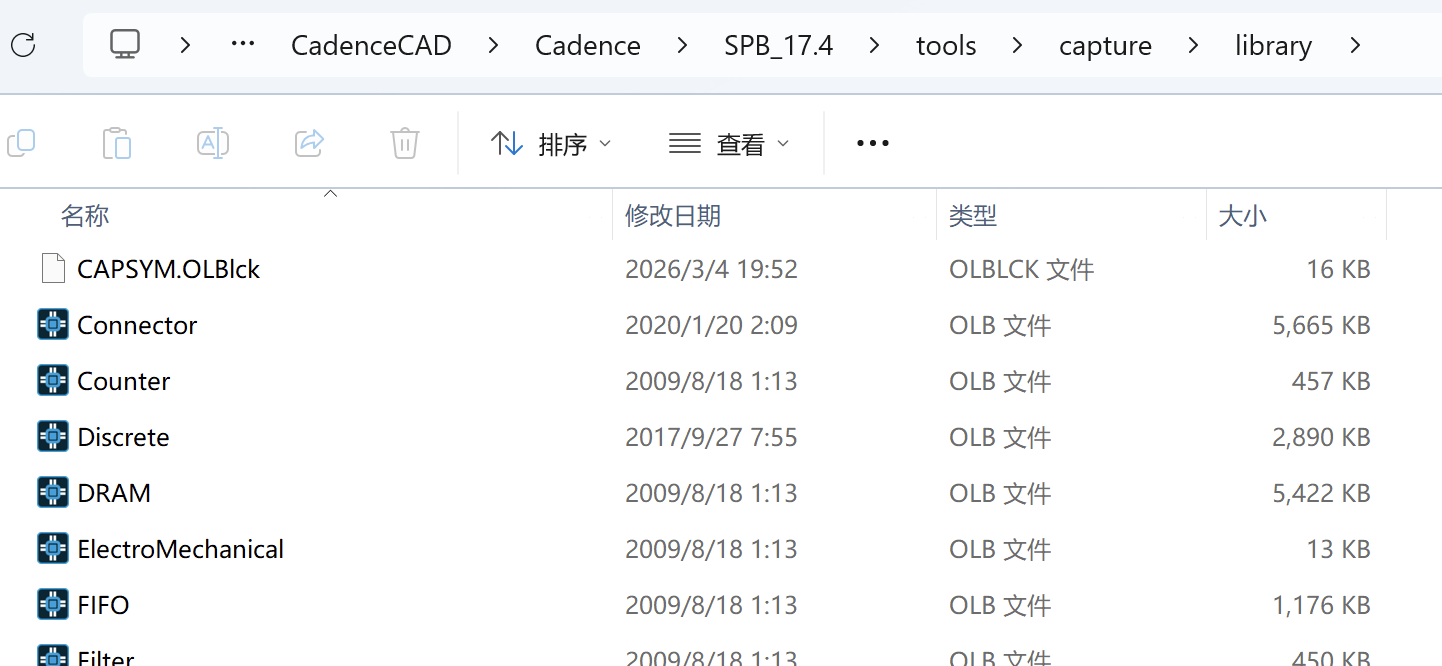

自带库C:\Cadence\Cadence_SPB_17.2\tools\capture\library下,有多个OLB文件。一般电容在Descrete.olb
库文件列表
| 库文件 | 器件数量 | 说明 |
|---|---|---|
| AMPLIFIER.OLB | 182 | 存放模拟放大器 IC,如 LM386、MAX457 等 |
| ARITHMETIC.OLB | 182 | 存放逻辑运算 IC,如 54HC147、74HC147 等 |
| ATOD.OLB | 618 | 存放 A/D 转换 IC,如 AD7580、ADC08031 等 |
| BUS DRIVERTRANSCEIVER.OLB | 632 | 存放总线驱动 IC,如 74LS366、74LS440 等数字 IC |
| CAPSYM.OLB | 35 | 存放电源、地、输入输出、标题栏等 |
| CONNECTOR.OLB | 816 | 存放连接器,如 CON10、CONN PWR 2-P、HEADERS 等 |
| COUNTER.OLB | 182 | 存放计数器 IC,如 54AC191、74F168 |
| DISCRETE.OLB | 872 | 存放分立式元件,如电阻、电容、电感、开关、变压器等常用器件 |
| DRAM.OLB | 623 | 存放动态存储器,如 TM2224、HM514256 等 |
| ELECTRO MECHANICAL.OLB | 6 | 存放马达、断路器等电机类元件 |
| FIFO.OLB | 177 | 存放先进先出资料暂存器,如 54LS222、67413 |
| FILTRE.OLB | 80 | 存放滤波器类元件,如 LMF100、LTC1059 等 |
| FPGA.OLB | - | 存放可编程逻辑器件,如 A1225A |
| GATE.OLB | 691 | 存放逻辑门(含 CMOS 和 TTL) |
| LATCH.OLB | 305 | 存放锁存器,如 4096、5475、54HC375 等 |
| LINE DRIVER RECEIVER.OLB | 380 | 存放线驱动与接收器,如 74ACG241、ADM203 等 |
| MECHANICAL.OLB | 110 | 存放机构图件,如 SIPSOC-10、ZIFSOC-8x2 等 |
| MICROCONTROLLER.OLB | 523 | 存放单片机微处理器,如 80C51FA、AT89C52 等 |
| MICRO PROCESSOR.OLB | 288 | 存放微处理器,如 80387、HD63C09 等 |
| MISC.OLB | 1567 | 存放杂项图件,如电压表(METER V)、微处理器周边(Z80-PIO)等 |
| MISCLINEAR.OLB | 365 | 存放线性杂项器件(未分类),如 14574、AD534、LM334 等 |
| MISCMEMORY.OLB | 278 | 存放记忆体杂项器件(未分类),如 28F102、M28V101 等 |
| MISCPOWER.OLB | 222 | 存放高功率杂项器件(未分类),如 A2919、EL7272、LT1161 等 |
| MUXDECODER.OLB | 449 | 存放解码器,如 54F253、54HC153、74AC139 等 |
| OPAMP.OLB | 610 | 存放运放,如 AD712、OP37、OPA660 等 |
| PASSIVEFILTER.OLB | 14 | 存放被动式滤波器,如 271MT、NFM41、EMIFILTER 等 |
| PLD.OLB | 355 | 存放可编程逻辑器件,如 14H4、20V8 等 |
| PROM.OLB | 811 | 存放只读记忆体,如 24LC64、27C512 等 |
| REGULATOR.OLB | 549 | 存放稳压 IC,如 78xxx、79xxx 等 |
| SHIFTREGISTER.OLB | 610 | 存放移位寄存器,如 100341、4021 等 |
| SRAM.OLB | 691 | 存放静态存储器,如 54S301、74C89 等 |
| TRANSISTOR.OLB | 210 | 存放晶体管(含 FET、UJT、PUT 等),如 2N1070、2N1613 等 |
导入外部元件

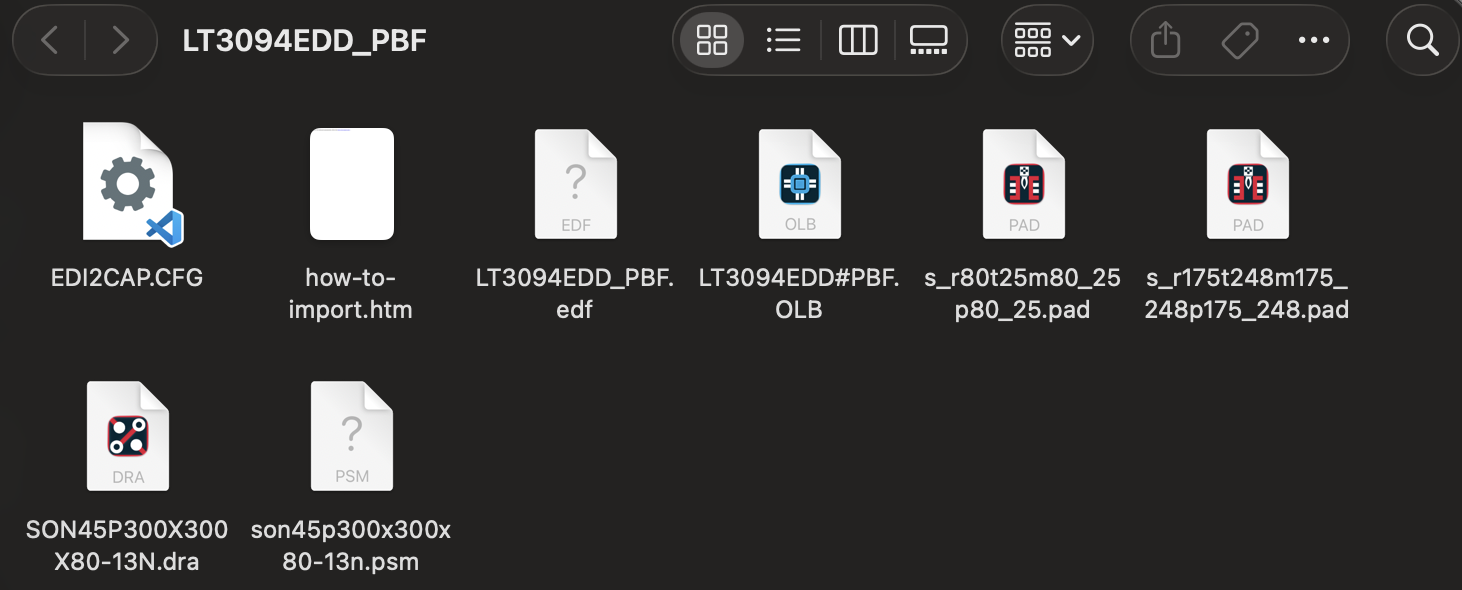

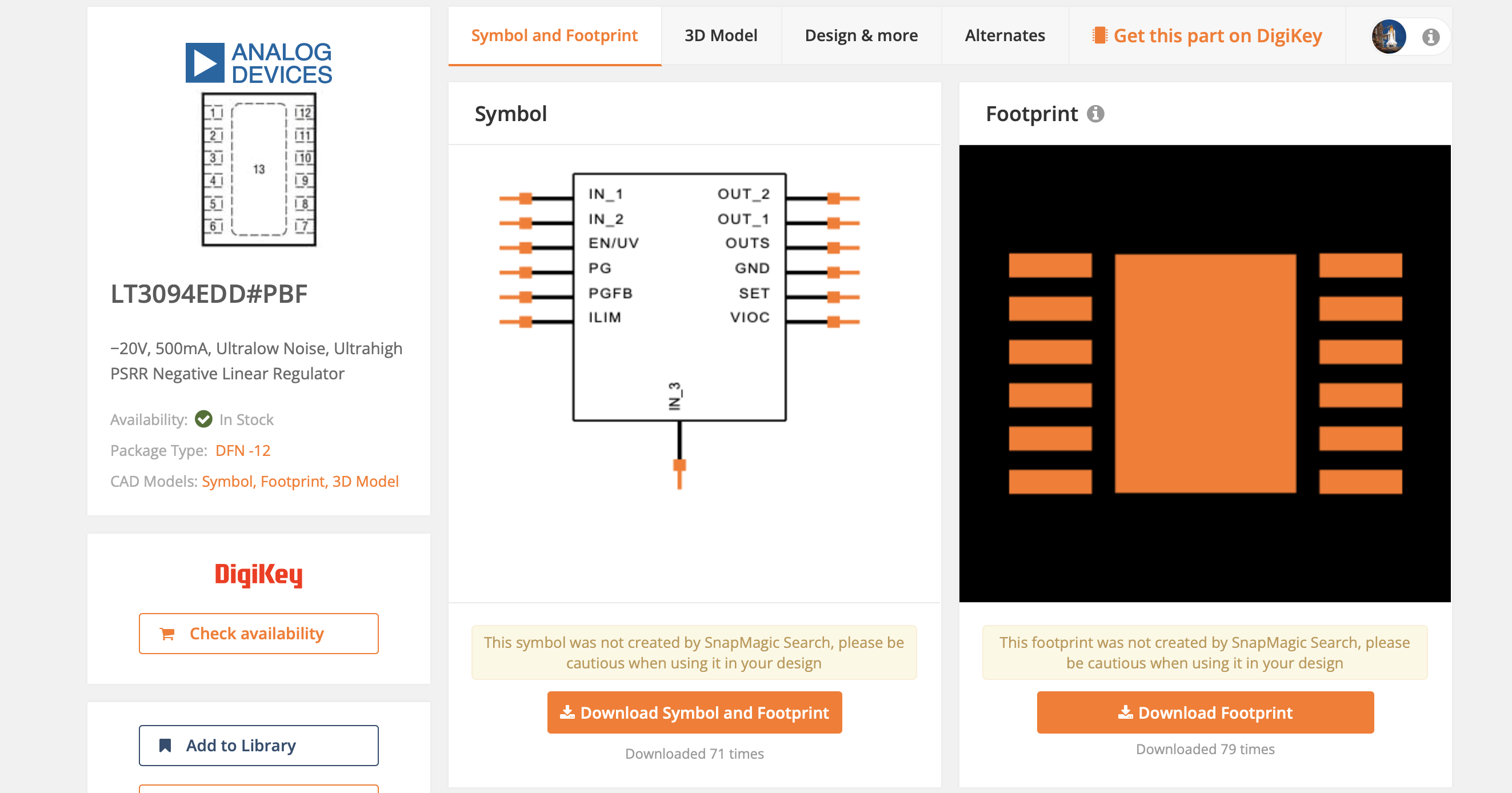

在Snap EDA 或 Ultra librarian上下载文件的schematic 和 layout
case 1: 有 OLB 文件(一般是集成电路)

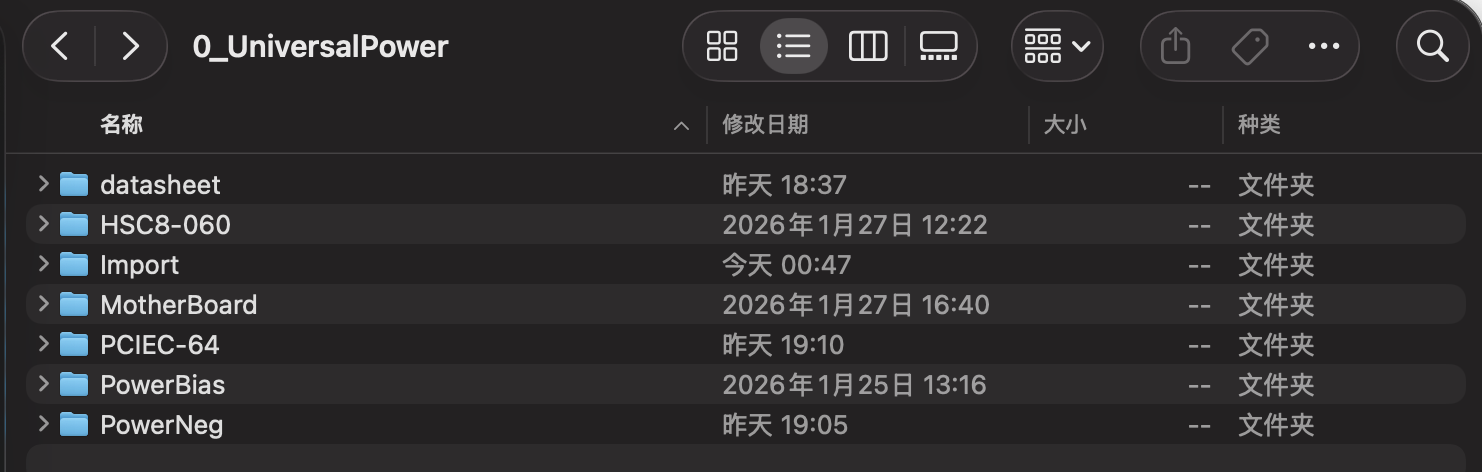

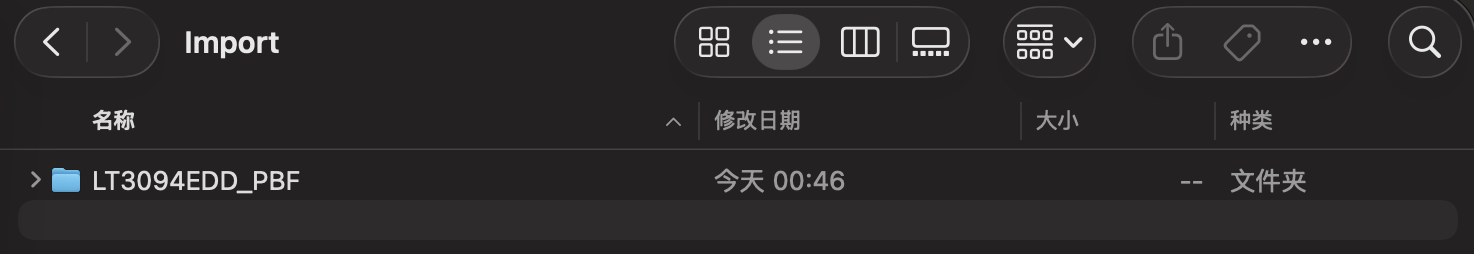

把文件夹复制到项目文件夹
case 2: 没有olb
- Copy the footprint and padstack files from the zipped folder and paste them into your footprint directory. The default footprint directory is:
C:\Cadence\SPB_xx.x\share\pcb\pcb_lib\symbols - Copy the STEP model from the zipped folder and paste it into your step directory. The default STEP directory is:
C:\Cadence\SPB_xx.x\share\local\pcb\step
版图绘制
修改封装

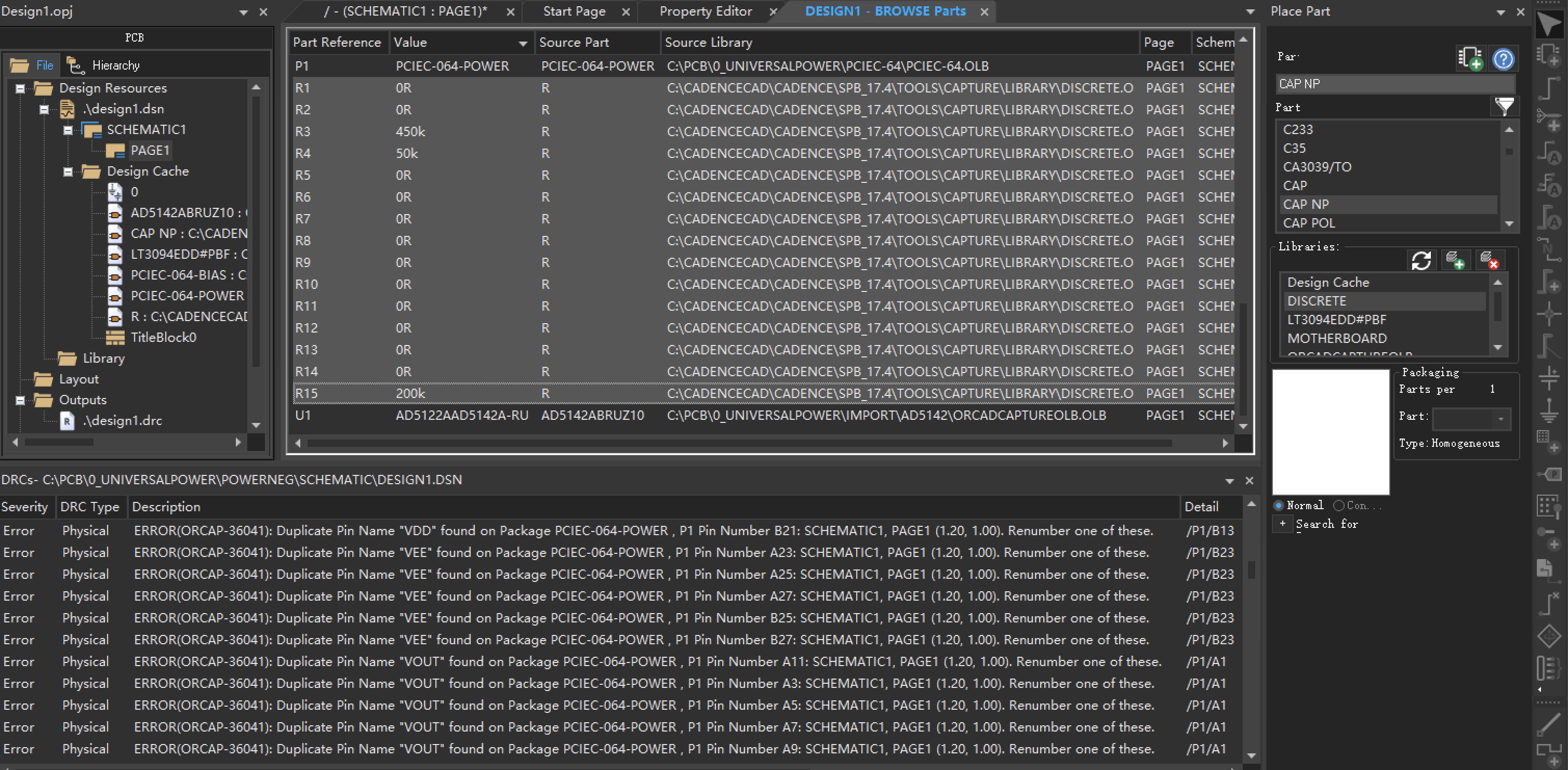

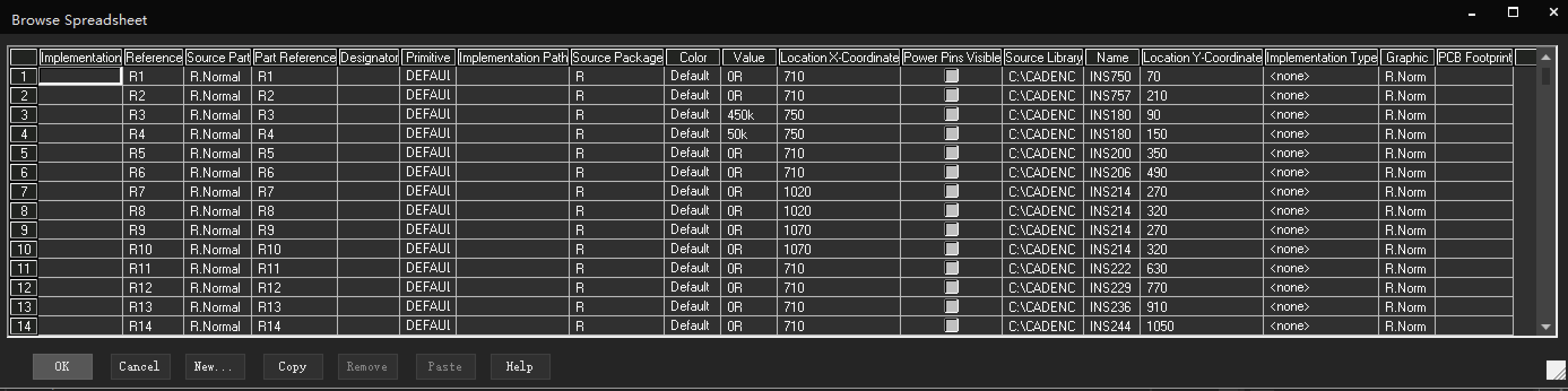

Edit-Browser-Parts

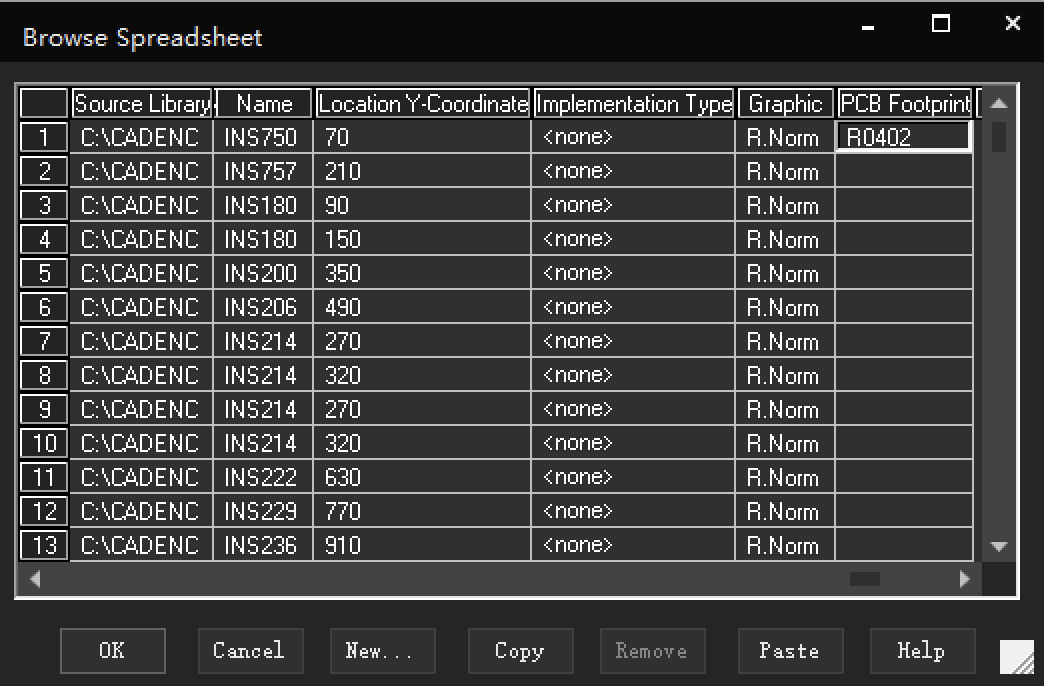

全选,Edit-Properties(ctrl+E)
修改PCB Footprint

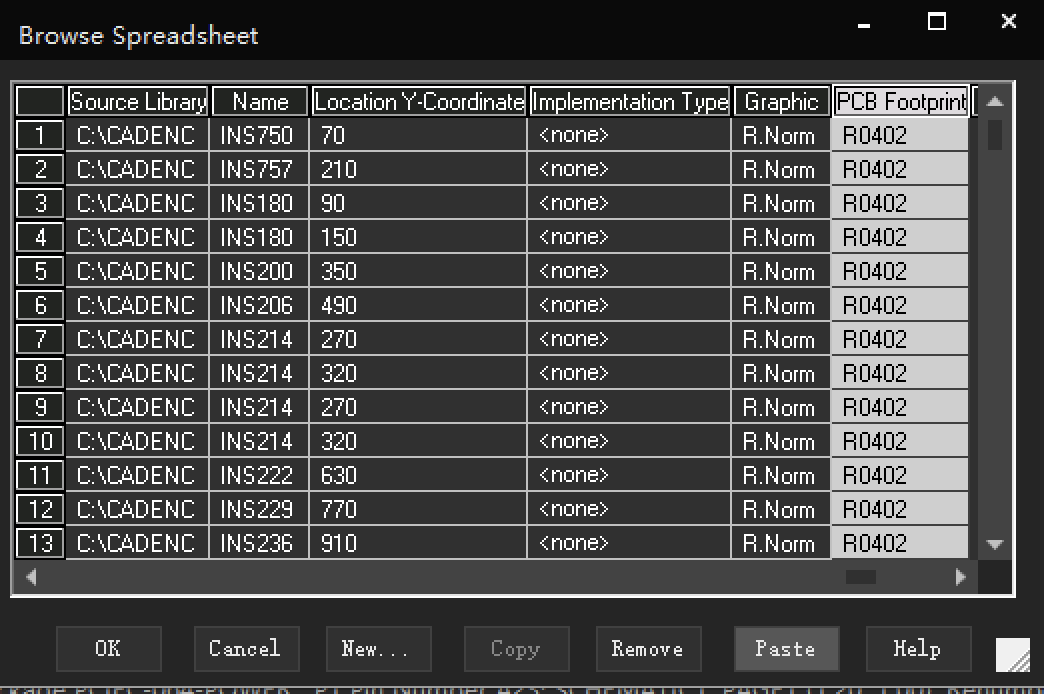

改好一个点Copy,点列头全选整列,然后Paste
新建版图

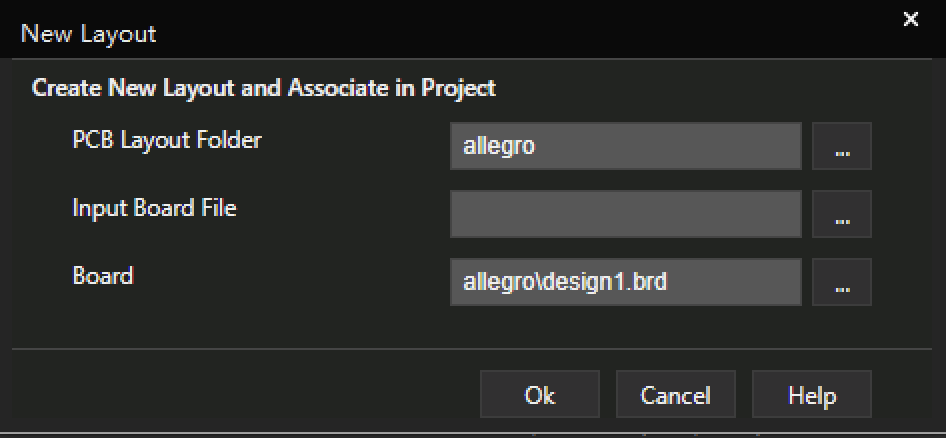

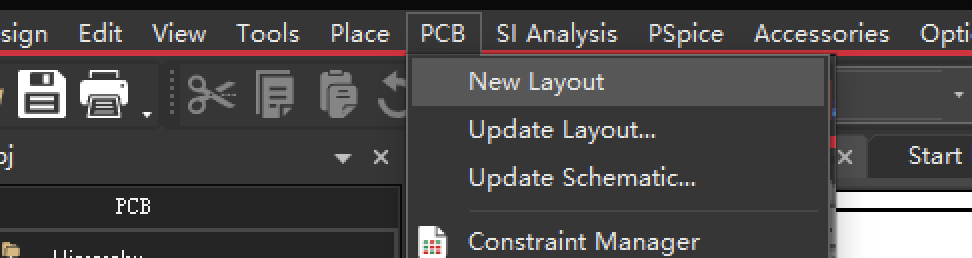

首先完成DRC检查,确保原理图没有错误。然后PCB-New Layout

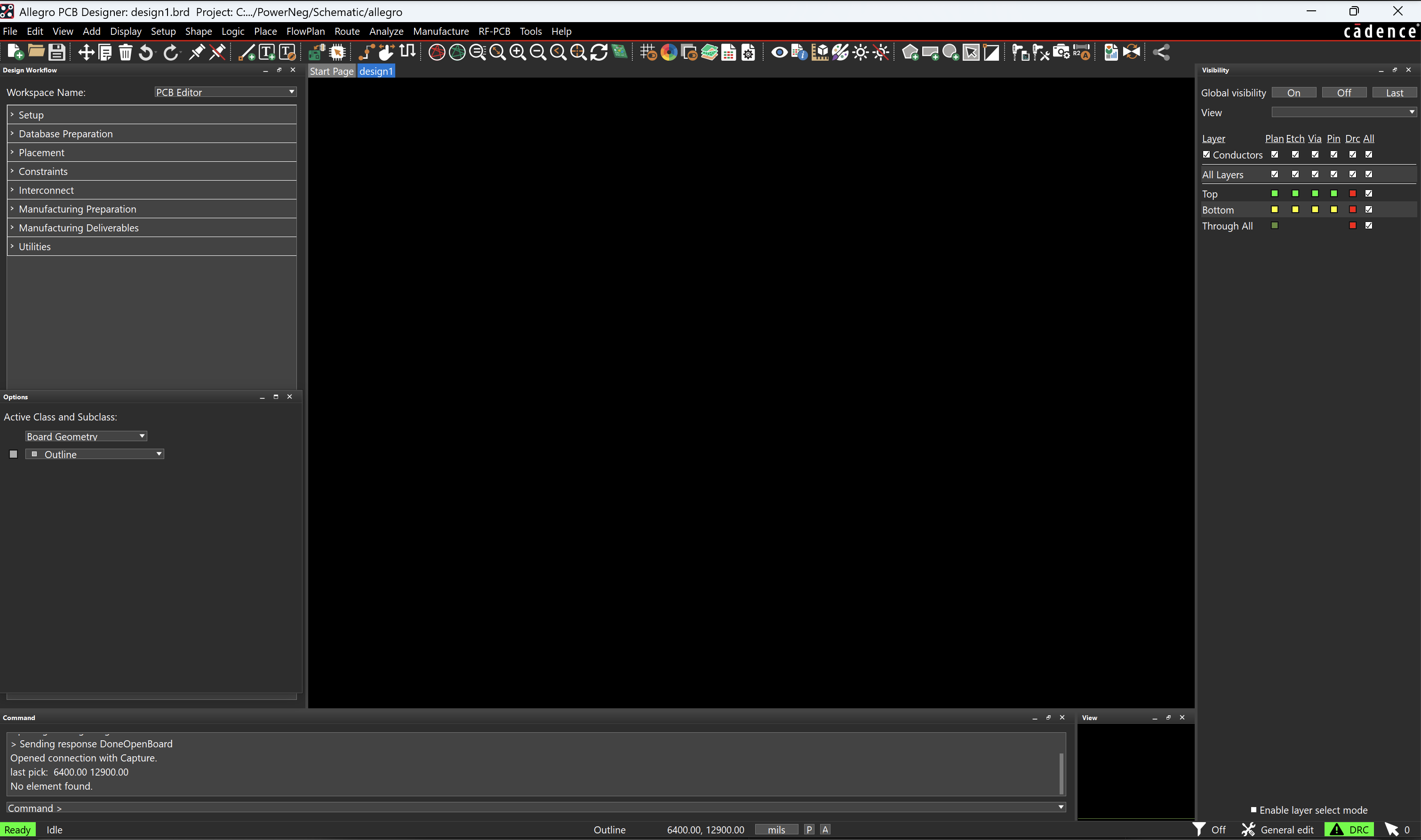

成功进入allegro界面。
放置元件

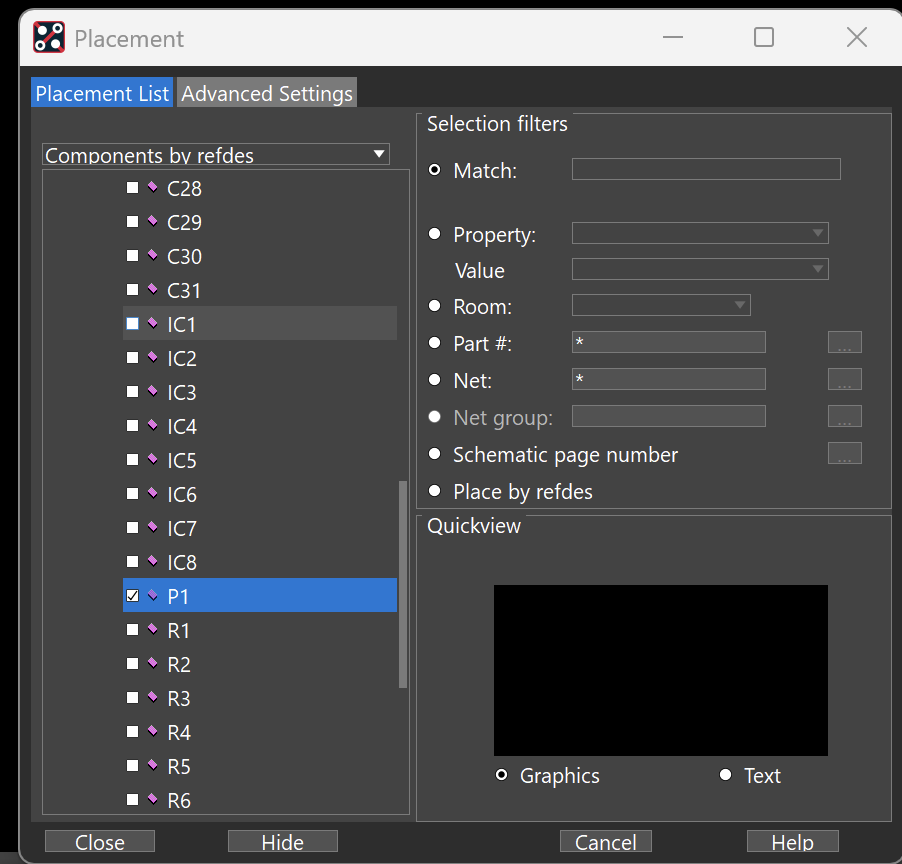

Place-Manual手动放置
选好元件就可以放。
第一次放可能出现Cannot load symbol 'xxxx'报错。需要导入元件封装库:
导入封装库

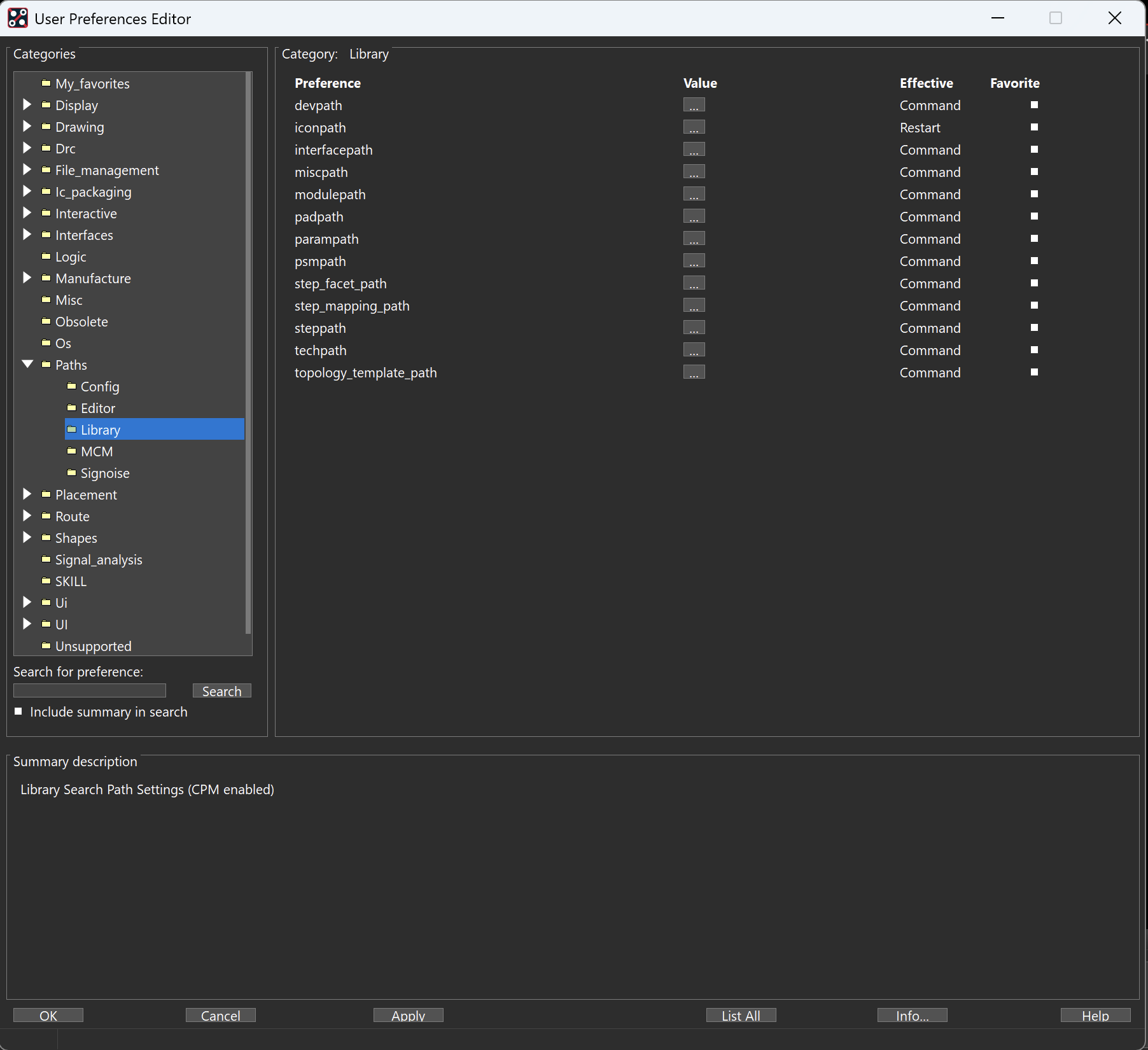

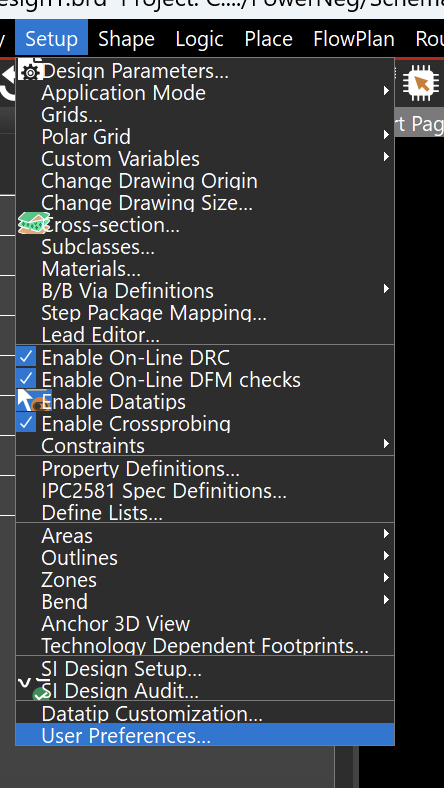

顶部菜单Setup-User Preferences
左侧菜单找Paths/Library
添加以下目录:
devpath:../PcbLibrary/devicepadpath:../PcbLibrary/padspsmpath:../PcbLibrary/psm
然后ok,重新放置元件就不会报错了。
画边框

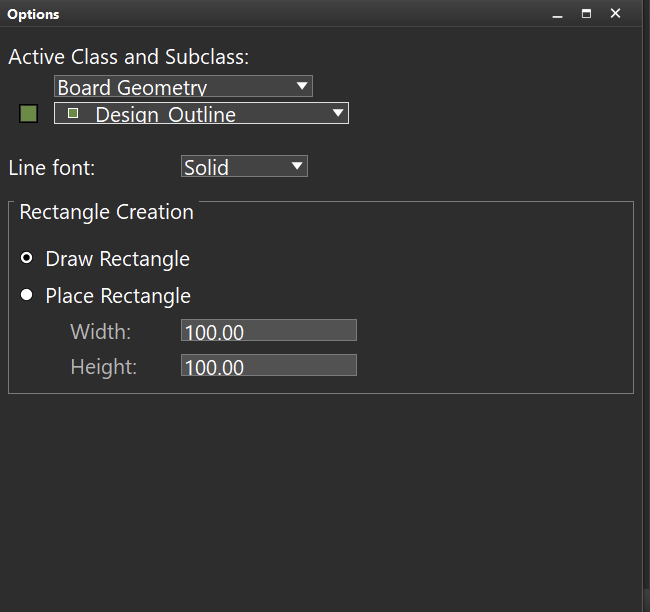

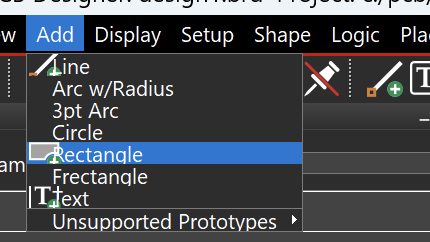

add-Rectangle
选择Board Geometry和Design_Outline,画出边框。
