高等模拟电路原理

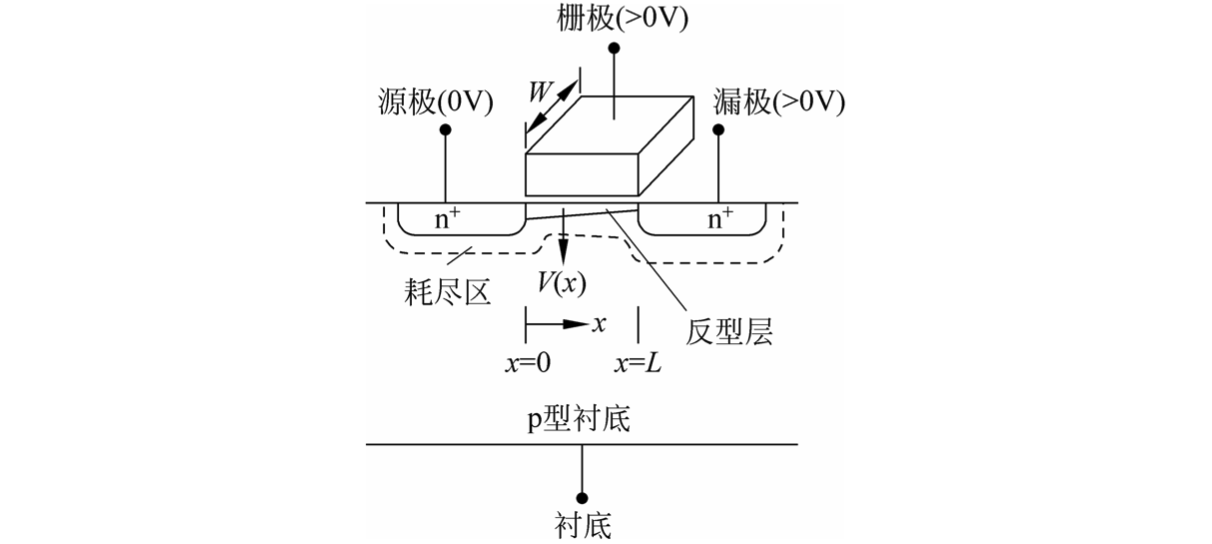

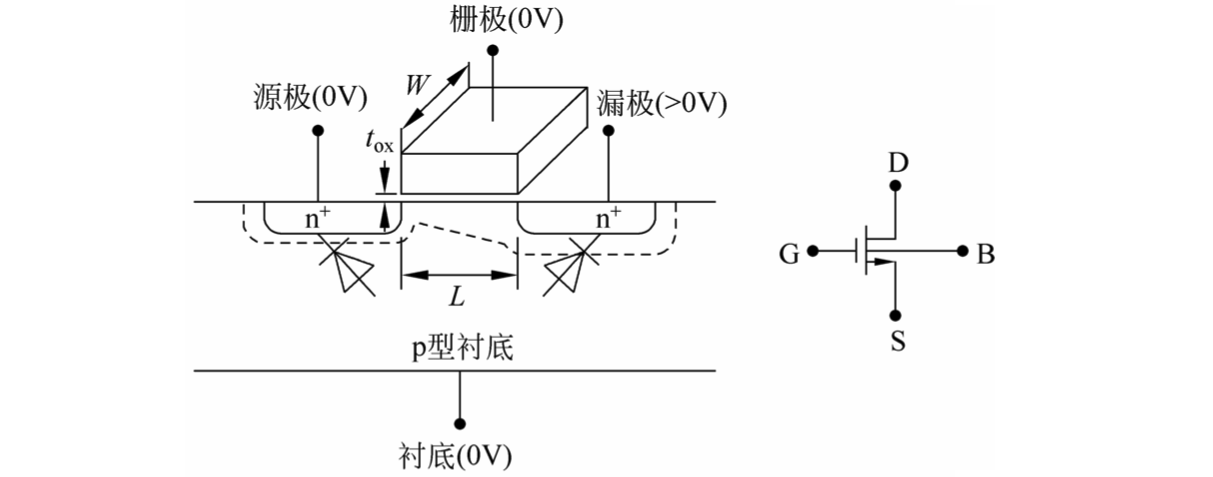

晶体管的长沟道模型

1. 栅极电压为零时，器件处于"关断"状态
2. \(V_{GS}>0\)时，电子被拉到作为正极的栅极；\(V_{GS}>V_{t}\)时形成导电的反型层
3. 此时若\(V_{DS}>0\),漏极与源极之间将有电流产生。

一阶电流-电压特性

假定\(Q_n(x)=C_{ox}[V_{GS}-V(x)-V_t]\), \(I_D=Q_n\cdot v\cdot W\), \(v=\mu E\)。则

\[ I_D=C_{ox}\left[V_{GS}-V(x)-V_t\right]\cdot \mu \cdot \frac{\mathrm dV}{\mathrm dx}\cdot W \]

利用\(E=\mathrm dV/\mathrm dx\)，得到

\[ \boxed{I_D=\mu C_{ox}\frac{W}{L}\left[(V_{GS}-V_t)-\frac{V_{DS}}{2}\right]\cdot V_{DS}} \]

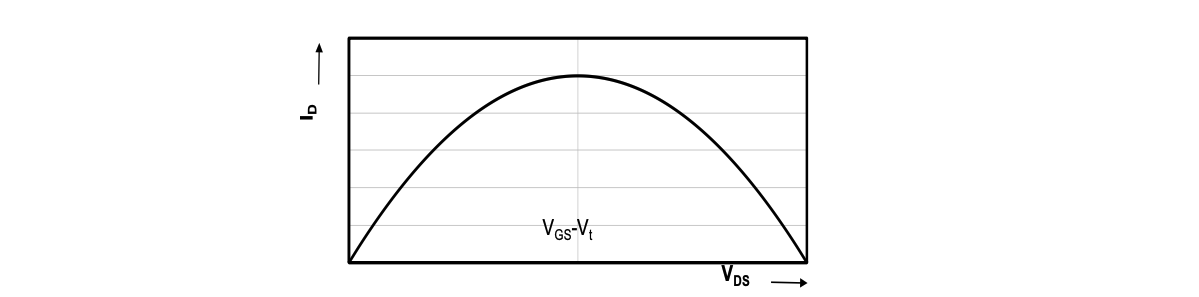

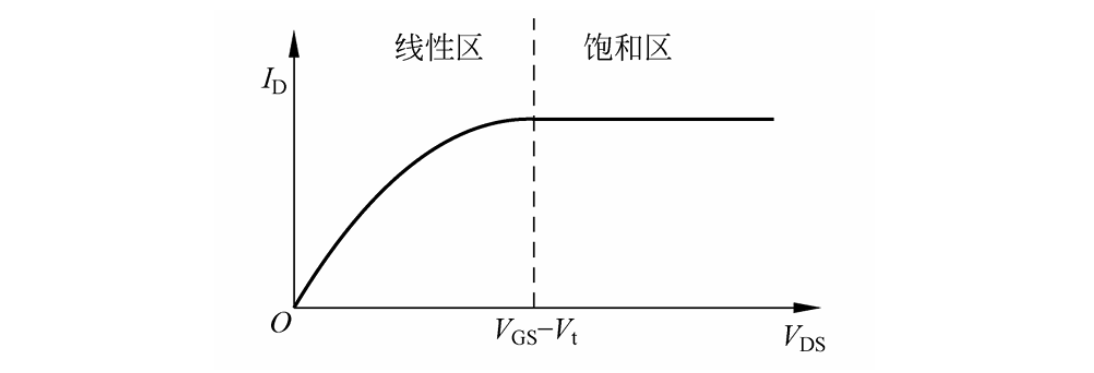

观察到\(V_{DS}>V_{GS}-V_t\)时图线异常下降，这是因为\(V_{GD}=V_{GS}-V_{DS}<V_t\)，时沟道夹断不能用这个模型。此时沟道电流与\(V_{DS}\)无关，称为饱和区。

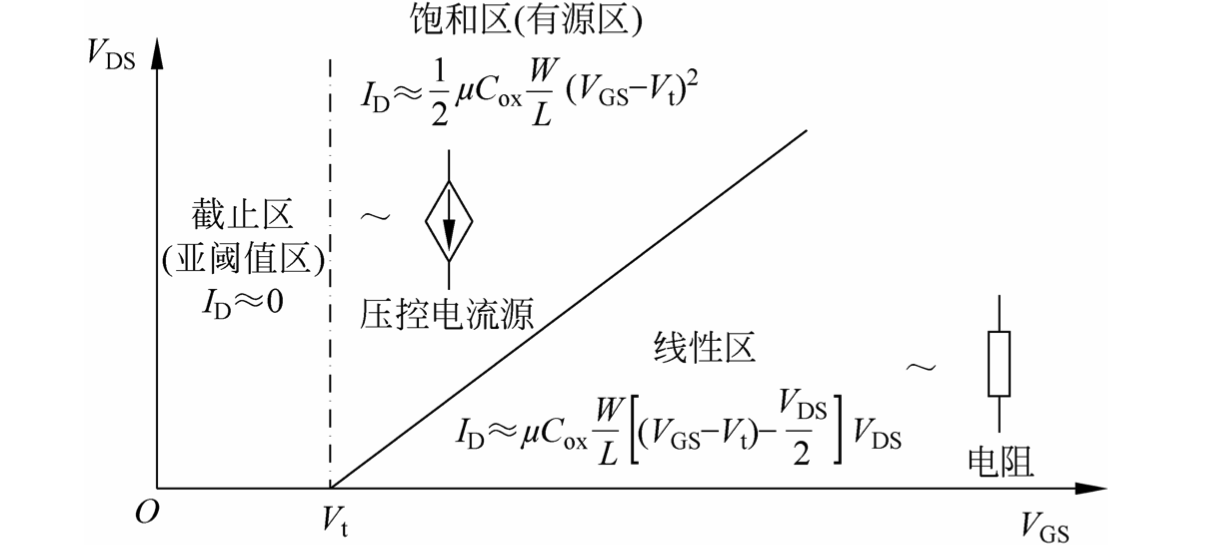

修正后的电流方程：

\[ \begin{aligned} \text{线性区}\quad I_D&=\mu C_{ox}\frac{W}{L}\left[(V_{GS}-V_t)-\frac{V_{DS}}{2}\right]\cdot V_{DS}\\ \text{饱和区}\quad I_D&=\frac{1}{2}\mu C_{ox}\frac{W}{L}(V_{GS}-V_t)^2 \end{aligned} \]

电容模型

电容	截止区	线性区	饱和区
\(C_{gs}\)	\(0\)	\(\dfrac{1}{2}WL C_{ox}\)	\(\dfrac{2}{3}WL C_{ox}\)
\(C_{gd}\)	\(0\)	\(\dfrac{1}{2}WL C_{ox}\)	\(0\)
\(C_{gb}\)	\(\left(\dfrac{1}{C_{cb}}+\dfrac{1}{C_{gc}}\right)^{-1}\)	\(0\)	\(0\)
\(C_{sb}\)	\(C_{jsb}\)	\(C_{jsb}+\frac{1}{2}C_{cb}\)	\(C_{jsb}+\frac{2}{3}C_{cb}\)
\(C_{db}\)	\(C_{jdb}\)	\(C_{jsb}+\frac{1}{2}C_{cb}\)	\(C_{jdb}\)

\[ C_{cb}=\frac{\varepsilon_{si}}{x_d}\cdot W\cdot L \]

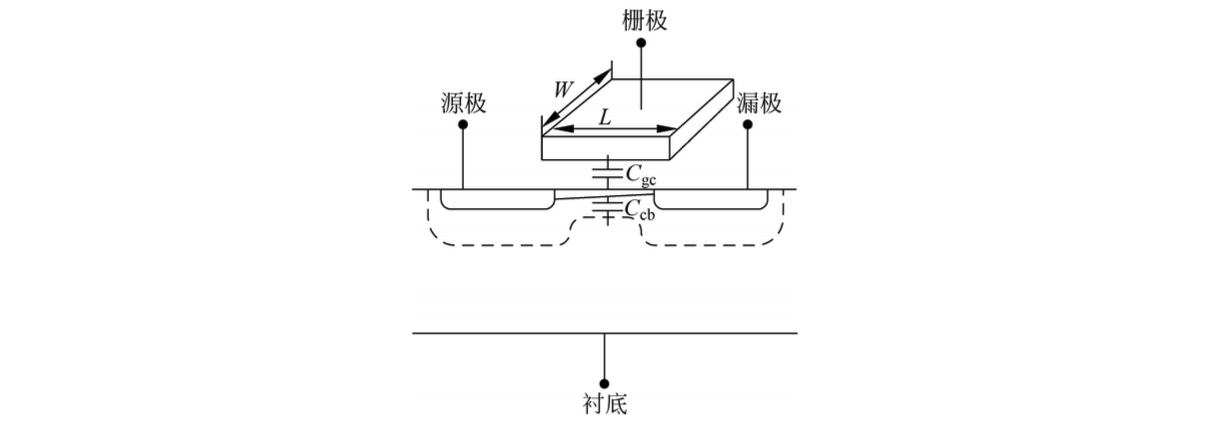

线性区本征电容模型

栅极和导电沟道以栅氧化层为中间介质构成平行板电容器。电容值为\(C_{gc}=C_{ox}\cdot W\cdot L\)、\(C_{gs}=C_{gd}=C_{gc}/2\)。势垒电容\(C_{cb}\) 增加了漏、源到衬底的电容，但通常可以忽略不计。

饱和区本征电容模型

\(V_{GD}\) 对沟道电荷的控制能力较弱，而 \(V_{GS}\) 对沟道电荷的控制能力较强。\(C_{gs}=2/3WLC_{ox}\)，\(C_{gd}\approx 0\)。

栅极看入是一接到衬底的电容，相当于栅氧电容和势垒电容的串联；如果栅极电压为负，耗尽区会缩小，栅极——衬底电容会增长。

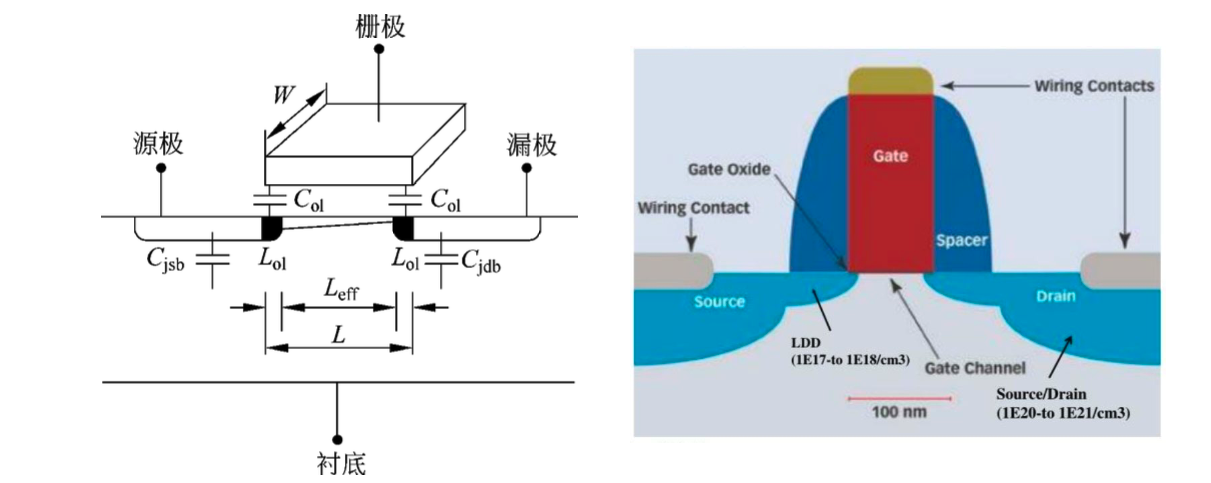

非本征电容模型

包括交叠电容（栅极到源极、栅极到漏极）和pn结电容（源极到衬底、漏极到衬底）。

交叠电容包括垂直方向的交叠电容\(C_{ox}L_{oI}W\)和侧壁交叠电容，后者在现代工艺中不可忽略，因为与其他特征尺寸相比，栅极厚度较大。可以使用简单的模型方程\(C_{oI}=W\cdot C_{oI}'\)，其中\(C_{oI}'\)是单位宽度的交叠电容。

衬底

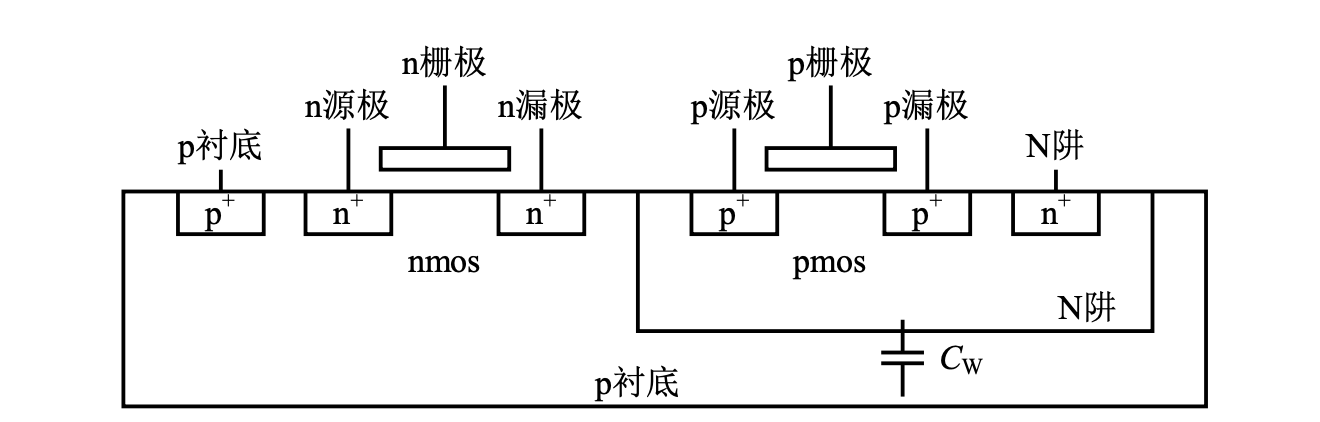

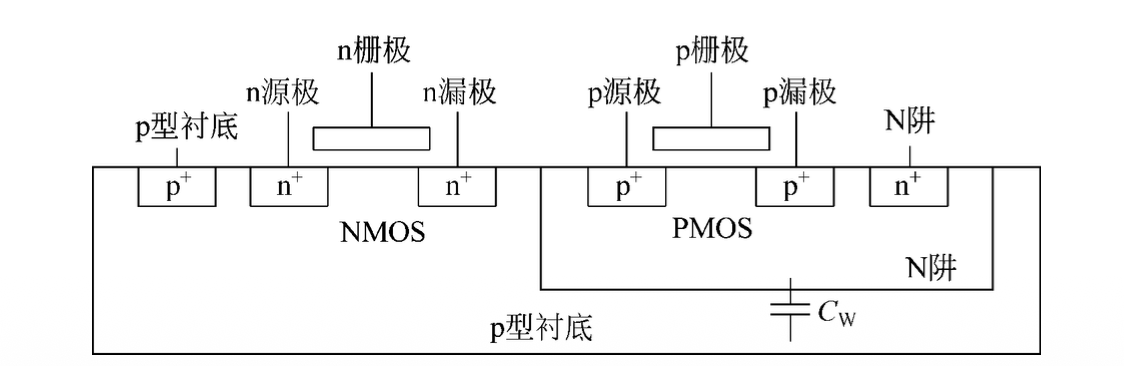

在 40nm CMOS（N 阱）工艺中,PMOS晶体管是五端器件（G、D、S、N阱、P衬底）。N 阱与衬底形成 PN 结，产生势垒电容 \(C_W\)。

• 当N阱=V_{DD}，衬底=GND时，\(C_W\)被短路，不影响性能
• 当N阱与源极连接，不会短路，产生\(0.05fF/\mu m^2\)的电容

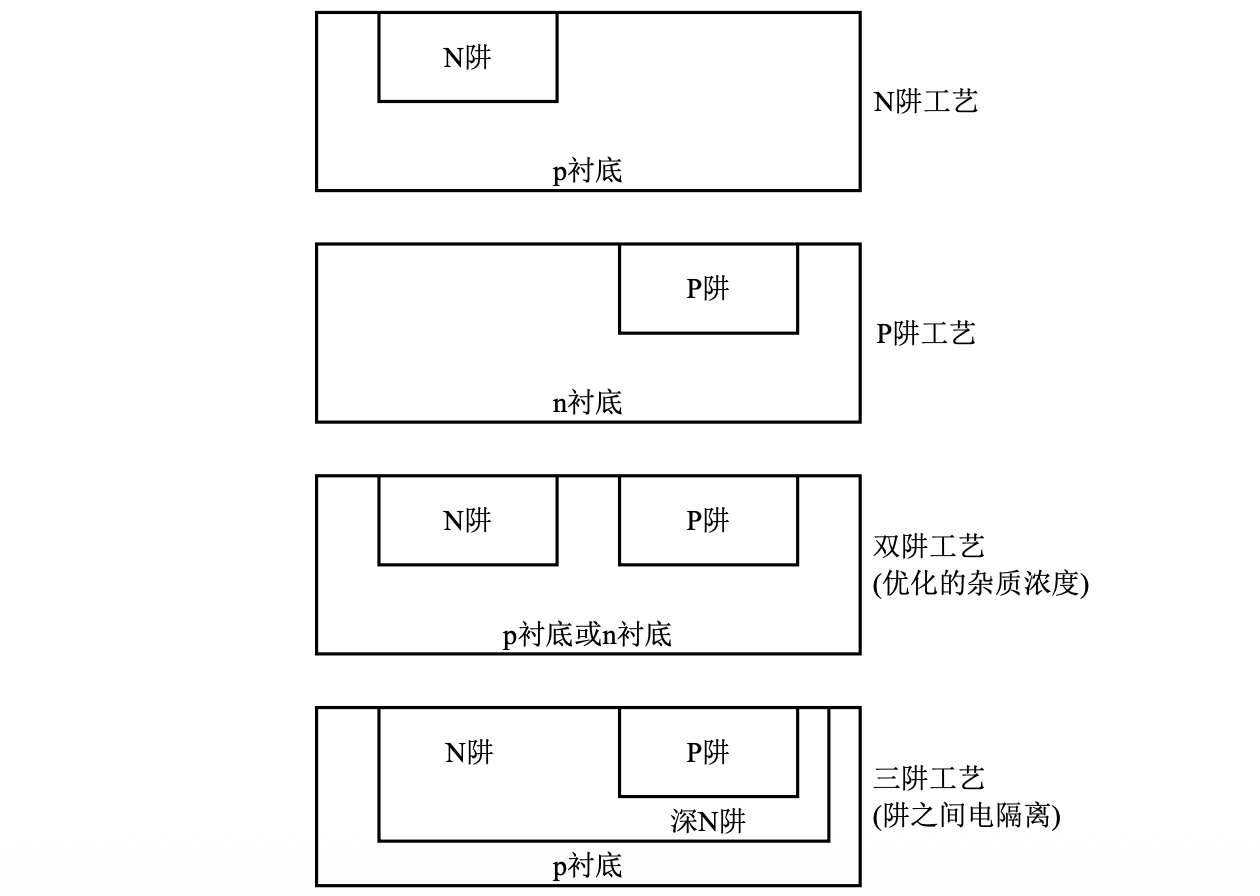

衬底工艺

低成本（N阱）工艺中，只有 PMOS 具有独立的衬底连接，NMOS的P衬底是一大块。

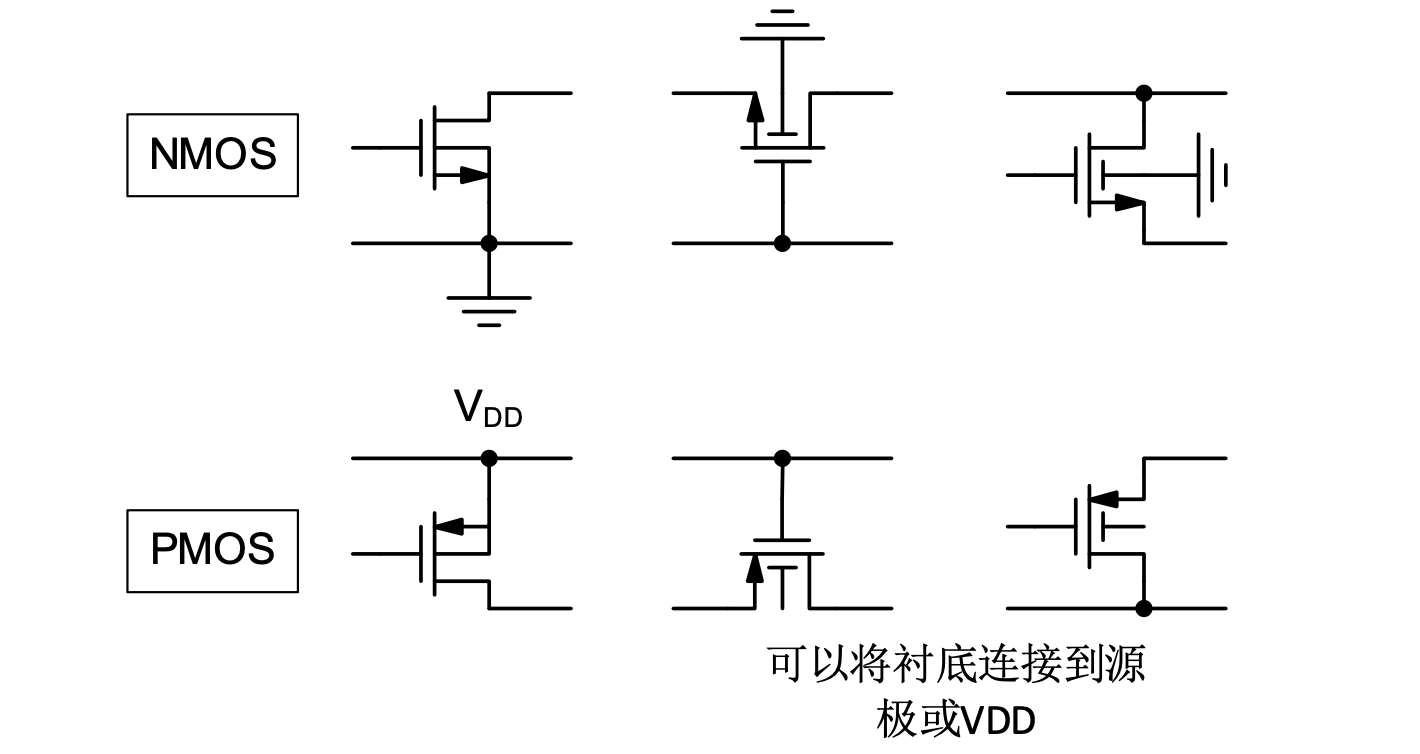

N阱工艺下衬底的连接接方案：（注意NMOS的P衬底全都接地了）

背栅效应

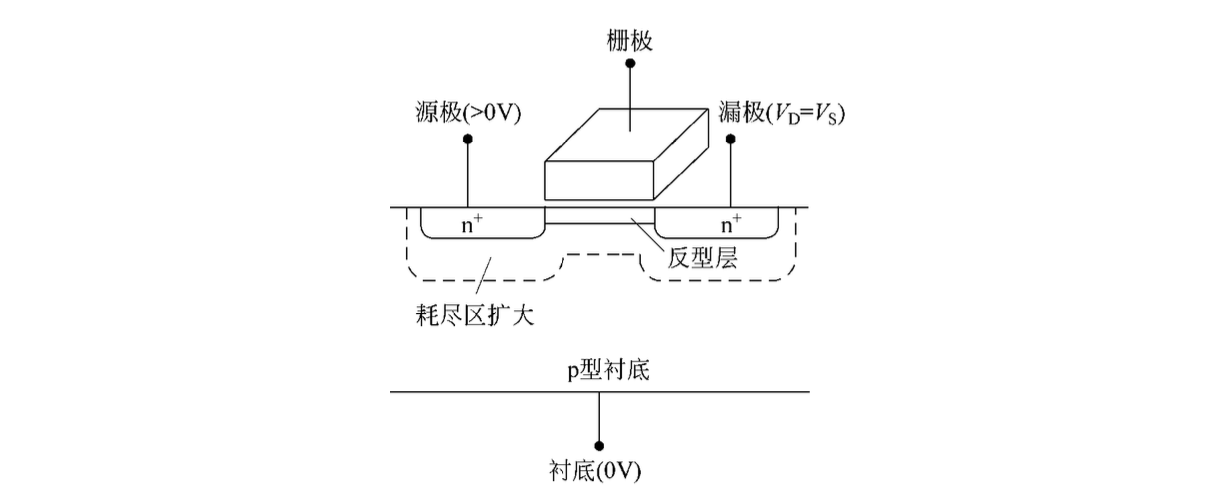

随着\(V_{SB}\)增加，源极周围耗尽区也随之扩大；耗尽区中的负电荷增加会排斥电子阻止其聚集到沟道。因此需要更大的\(V_{GS}\)来对抗这种影响，相当于\(V_{t}\)增加了。

\[ V_t = V_{t0} +\gamma\left(\sqrt{2\phi_f + V_{SB}}-\sqrt{2\phi_f}\right) \]

\(V_t\)的变化也会影响漏极电流\(I_D\),从而定义小信号下的背栅跨导

\[ g_{mb}=\frac{\partial I_D}{\partial V_{BS}}=-\frac{\partial I_D}{\partial V_{SB}} \]

\[ \begin{aligned} \frac{g_{mb}}{g_m} &= \frac{\partial V_t}{\partial V_{SB}}\cdot\underbrace{ \frac{\partial I_D}{\partial V_t}\cdot\frac{\partial V_{GS}}{\partial I_D}}_{-1}\\ &=\frac{\partial V_t}{\partial V_{SB}}=\boxed{\frac{\gamma}{2\sqrt{2\phi_f + V_{SB}}}} \end{aligned} \]

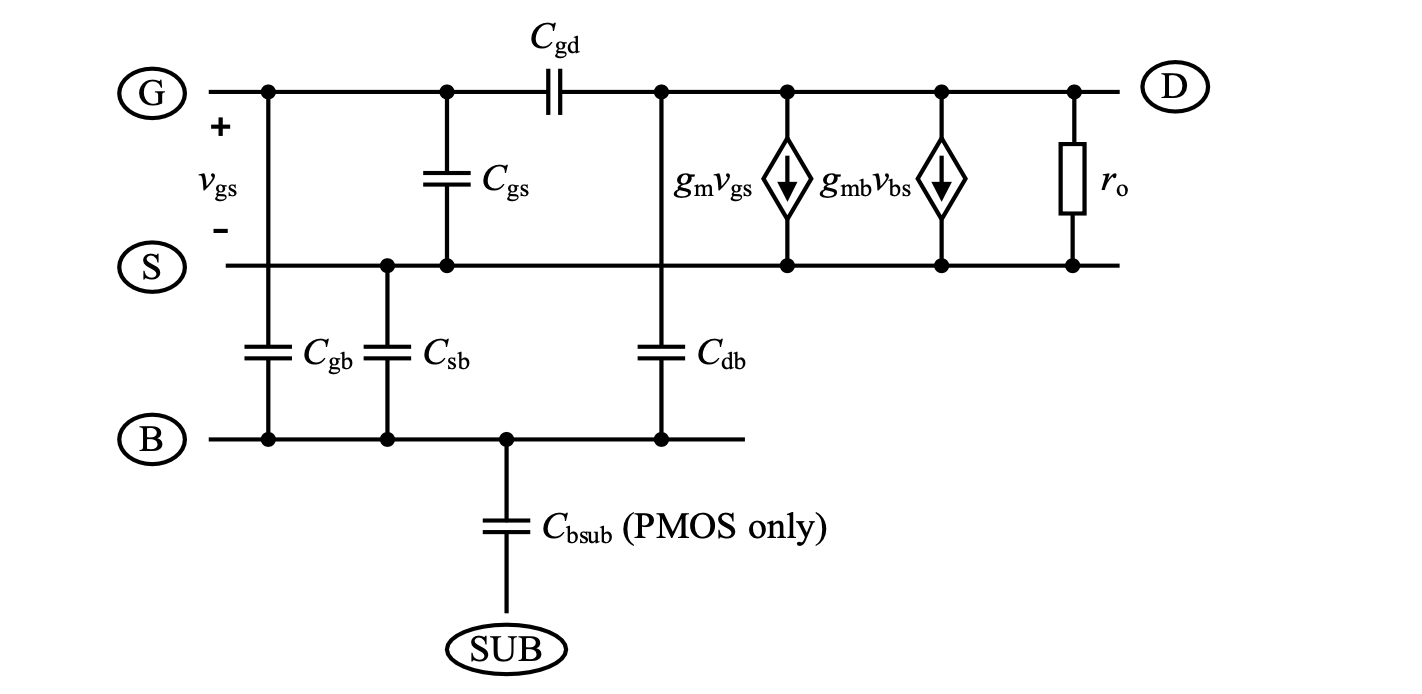

最终得到的小信号模型：（考虑了背栅效应和衬底电容）

放大器的线性化分析

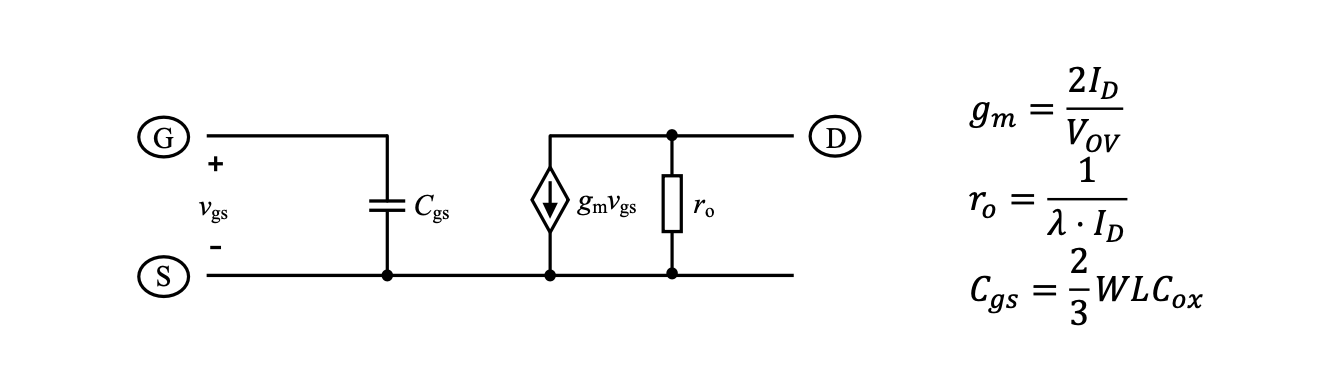

MOS的小信号模型

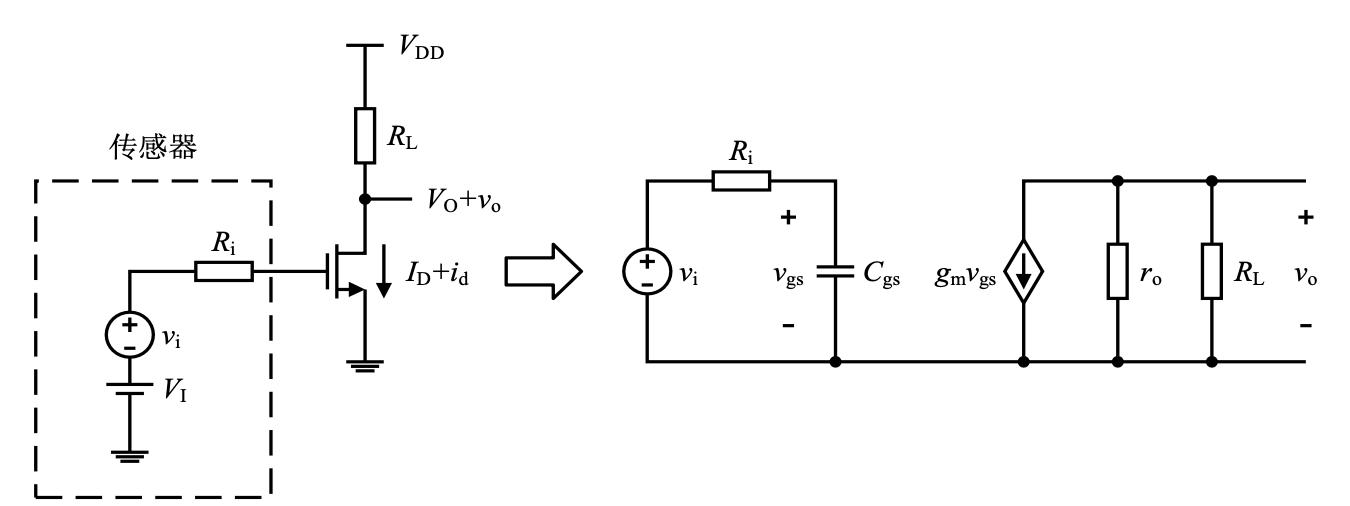

放大器的基本原理是利用压控压源（VCCS）将输入电压转化为电流，再用电阻将电流转化为输出电压。

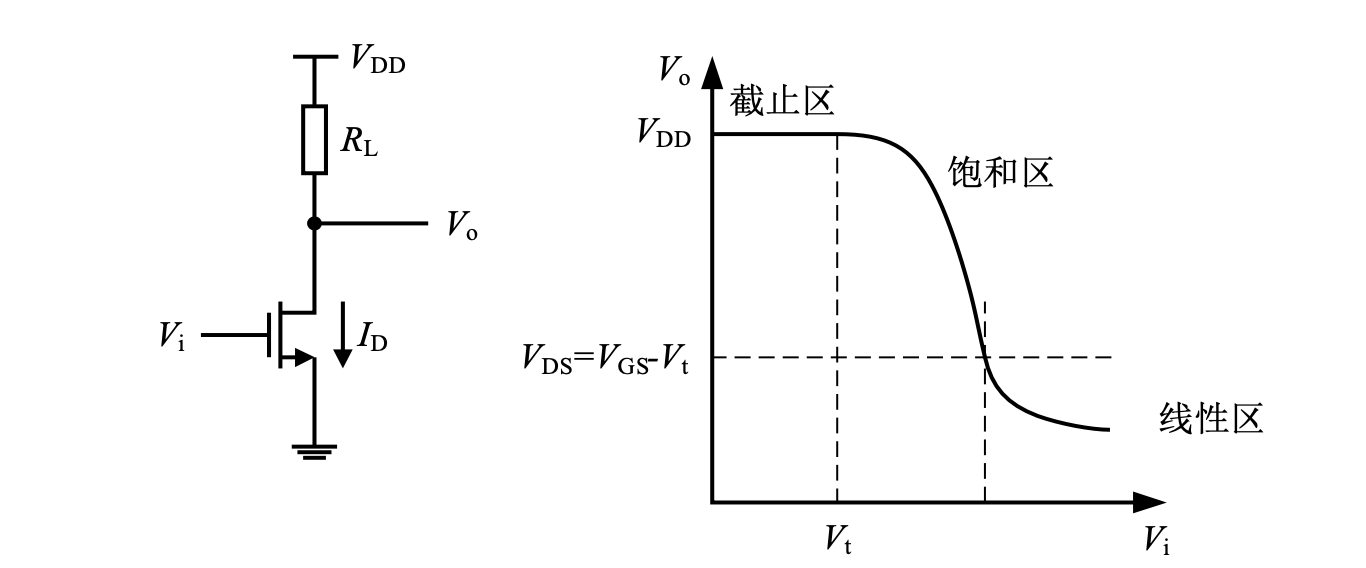

CS组态的MOS可以作为VCCS：

\[ I_D = \frac{1}{2}\mu C_{ox}\frac{W}{L}(V_{i}-V_t)^2 \]

\[ V_o=V_{DD}-I_D\cdot R_L \]

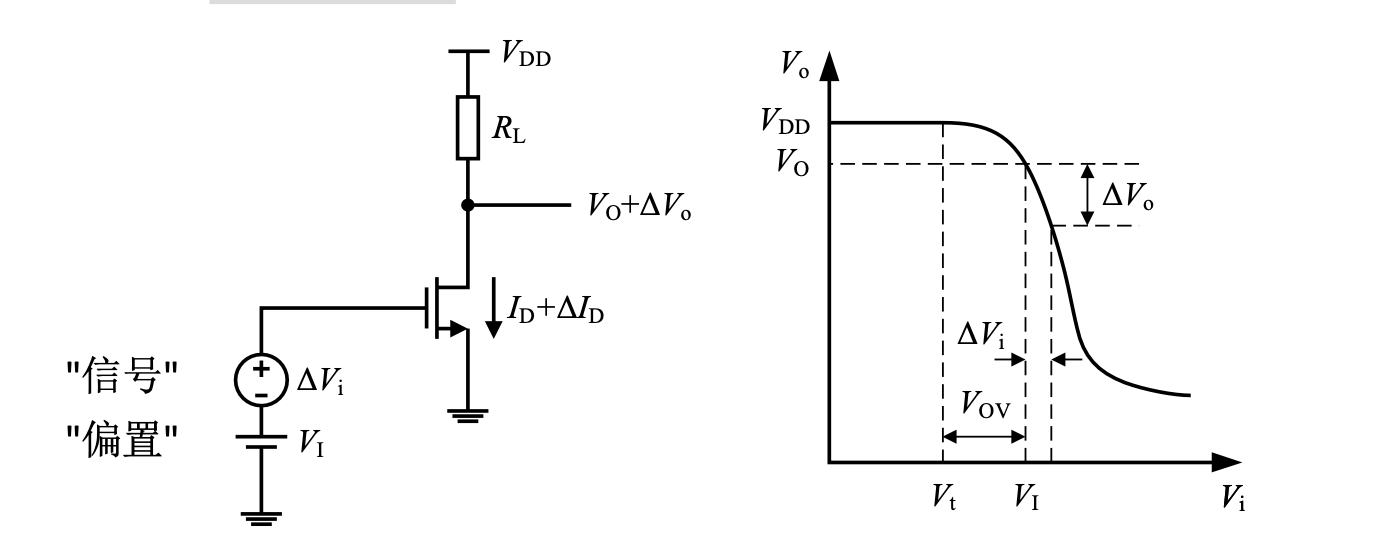

为此需要通过偏置把输入电压带入合适的工作区。我们定义静态工作点栅极过驱动电压\(V_{ov}=V_{I}-V_t\)（无输入信号时\(V_{ov}=V_{GS}-V_t\)）。

\[ \begin{aligned} V_o+\Delta V_o&=V_{DD}-\frac{1}{2}\mu C_{ox}\frac{W}{L}(V_{ov}+\Delta V_i)^2\cdot R\\ \Delta V_o&=-\frac{1}{2}\mu C_{ox}\frac{W}{L}R\left[(V_{ov}+\Delta V_i)^2-V_{ov}^2\right]\\ &=-\frac{1}{2}\mu C_{ox}\frac{W}{L}R\left[2V_{ov}\Delta V_i + (\Delta V_i)^2\right]\\ &=-\frac{2I_D}{V_{ov}}\cdot R\cdot \Delta V_i \cdot\left[1+\frac{\Delta V_i}{2V_{ov}}\right] \end{aligned} \]

假设\(\Delta V_i\ll V_{ov}\)，则

\[ \boxed{\Delta V_o=-\frac{2I_D}{V_{ov}}\cdot R\cdot \Delta V_i} \]

定义跨导

\[ \boxed{g_m=\frac{\partial I_D}{\partial V_{GS}}=\frac{2I_D}{V_{ov}}} \]

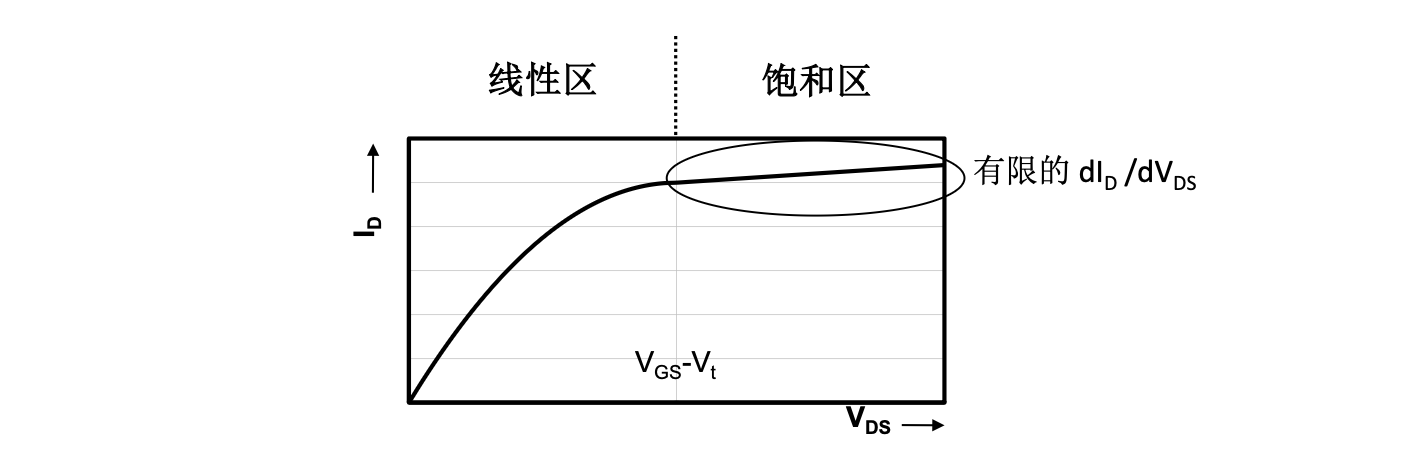

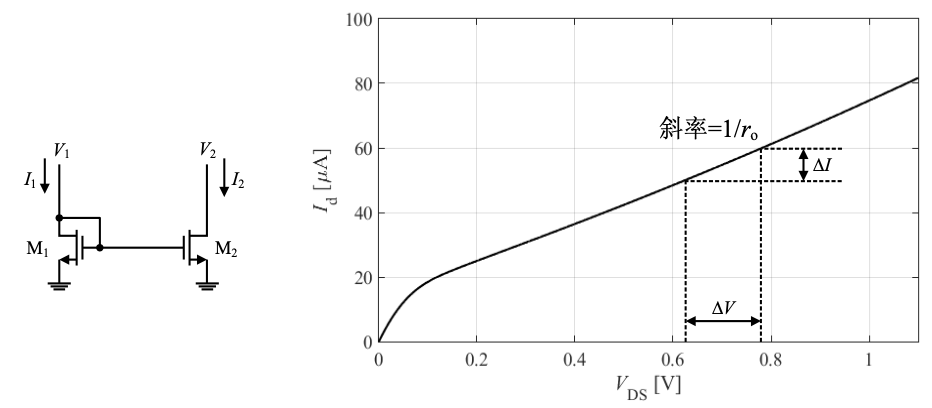

实际晶体管中，漏极电流与\(V_{DS}\)有弱相关性，进而

\[ I_D=\frac{1}{2}\mu C_{ox}\frac{W}{L}(V_{ov})^2\cdot \color{red}{(1+\lambda V_{DS})} \]

因此从小新好看，有限的\(\dfrac{\mathrm dI_D}{\mathrm dV_{DS}}\)等效为与工作点有关的输出电导

\[ \begin{aligned} g_{ds} &= \frac{\partial I_D}{\partial V_{DS}} = \lambda I_D \\ \end{aligned} \]

性能指标

\[ H(s)=\frac{v_o(s)}{v_i(s)}=\frac{-g_mR}{1+sR_iC_{gs}} \]

直流电压增益：\(A_{DC}=-g_mR\)，利用确定的\(A_{DC}\)和负载\(R\)求出需要的跨导\(g_m\)

带宽：\(f_{3\mathrm{dB}}=\dfrac{1}{2\pi R_i C_{gs}}\)，希望降低\(C_{gs}\)以提高带宽

功耗：\(P=V_{DD}I_D\)，希望降低\(I_D\)以降低功耗

因此从器件的角度，我们希望MOS提供\(g_m\)的情况下不产生很大的\(I_D\)和\(C_{gs}\)。因此可以定义“性能指标”

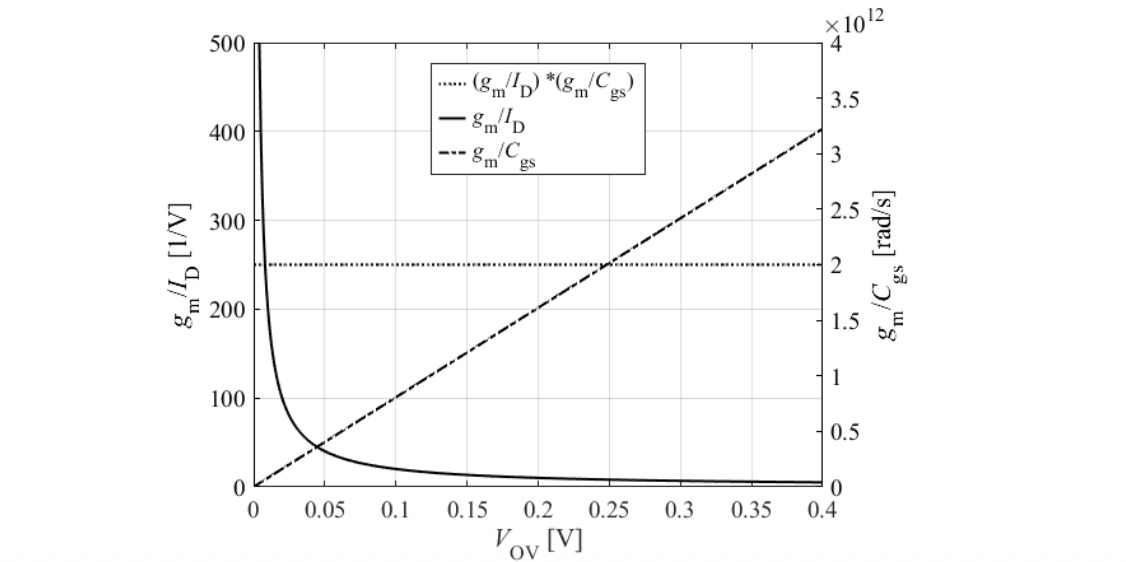

\[ \frac{g_m}{I_D}=\frac{2}{V_{ov}}\text{和} \frac{g_m}{C_{gs}}=\frac{3\mu V_{OV}}{2L^2} \]

分别称为跨导效率和特征频率，它们都与过驱动电压\(V_{ov}\)有关。如果将其相乘，得到

\[ \frac{g_m}{I_D}\cdot \frac{g_m}{C_{gs}}=\frac{3\mu}{L^2} \]

工艺演进的影响

得益于“摩尔定律”，特征尺寸以及最小沟道长度不断缩小。\(L_{min}\)大约每 5 年减少 2 倍。1970 年时 Lmin=10μm ，2020 年时 Lmin=10nm。可以通过不同的方式利用工艺微缩：

1. 面向高速应用:构建更快的电路，利用更大的\(g_m/C_{gs}\),同时保持跨导效率\(g_m/I_D\)不变
2. 面向低功耗应用:保持带宽\(g_m/C_{gs}\)不变，构建更高能效的电路(\(g_m/I_D\)更大)。

特征指标

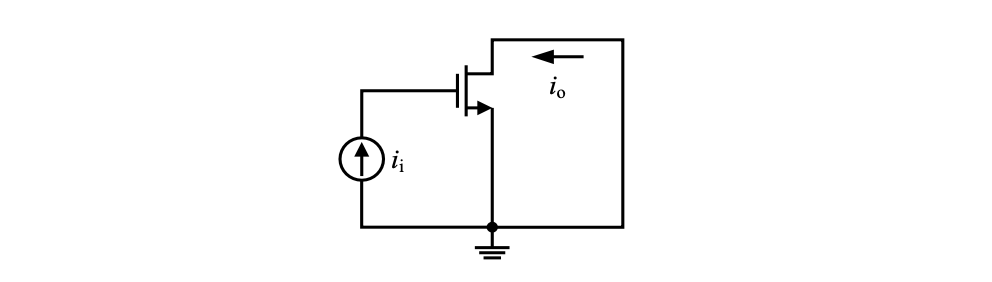

特征频率定义为共源电流增益为1的频率。忽略非本征电容得到

\[ \omega_T=\frac{g_m}{C_{gs}}=\frac{3\mu V_{OV}}{2L^2} \]

本征增益定义为输出电导为零时（\(R_L\to \infty\)）基本共源级可实现最大电压增益。

\[ \begin{aligned} \left|A_{DC}\right|&=g_mR=g_m\cdot\left(R_L\parallel r_o\right)\\ \left|A_{DC}\right|_{max} &= g_m\cdot r_o = \frac{g_m}{g_{ds}} \\ &\approx \frac{1}{\lambda V_{ov}}= \frac{2I_D}{\lambda I_DV_{ov}} \end{aligned} \]

指标	定义	长沟道模型结果
跨导效率	\(g_m / I_D\)	\(2 / V_{OV}\)
特征角频率	\(g_m / C_{gs}\)	\(\dfrac{3}{2}\dfrac{\mu V_{OV}}{L^2}\)
本征增益	\(g_m / g_{ds}\)	\(\approx \dfrac{2}{\lambda V_{OV}}\)

晶体管的基本电路结构

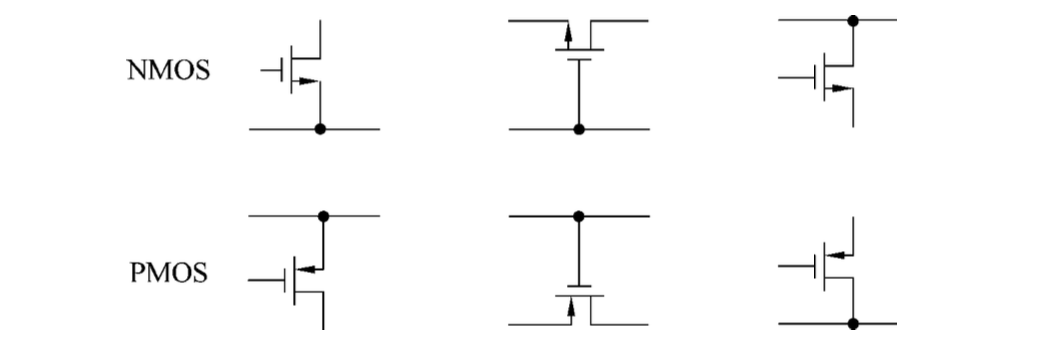

晶体管有共源、共栅和共漏三种基本的连接模式。一个共源极就足以构建一个简单的放大器，栅极和共漏极可以作为有用的附加电路，用于构造“更好的”放大器。更复杂的模拟电路可以分解为上述三种基本连接方式的组合。

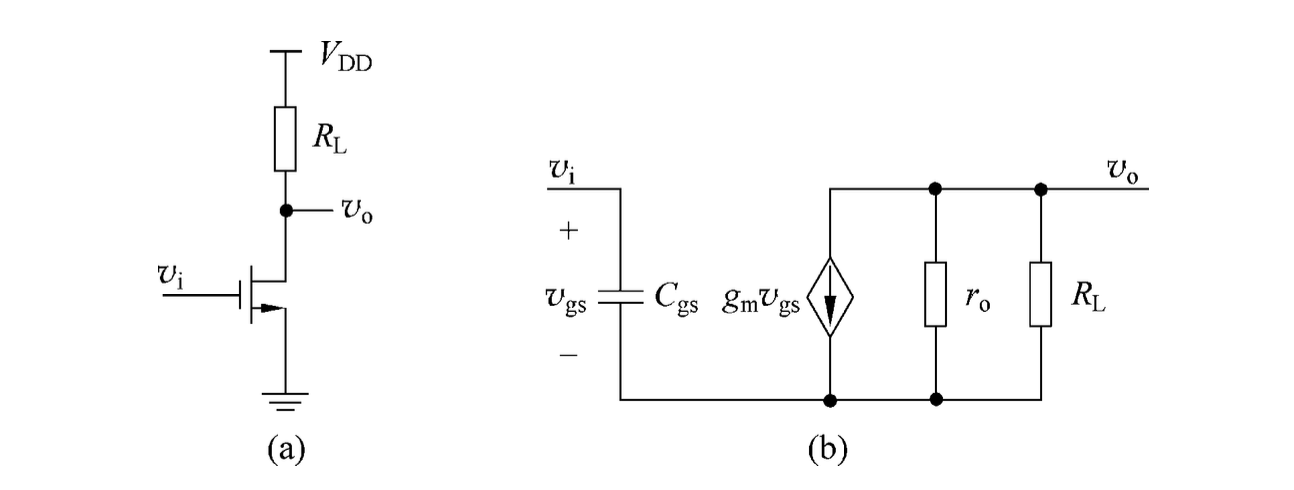

共源极

\[ H(s)=\frac{v_o(s)}{v_i(s)}=\frac{-g_mR}{1+sR_iC_{gs}}\,\quad R=R_L\parallel r_o \]

共源极具有很高的输入输出阻抗，是很好的VCCS。

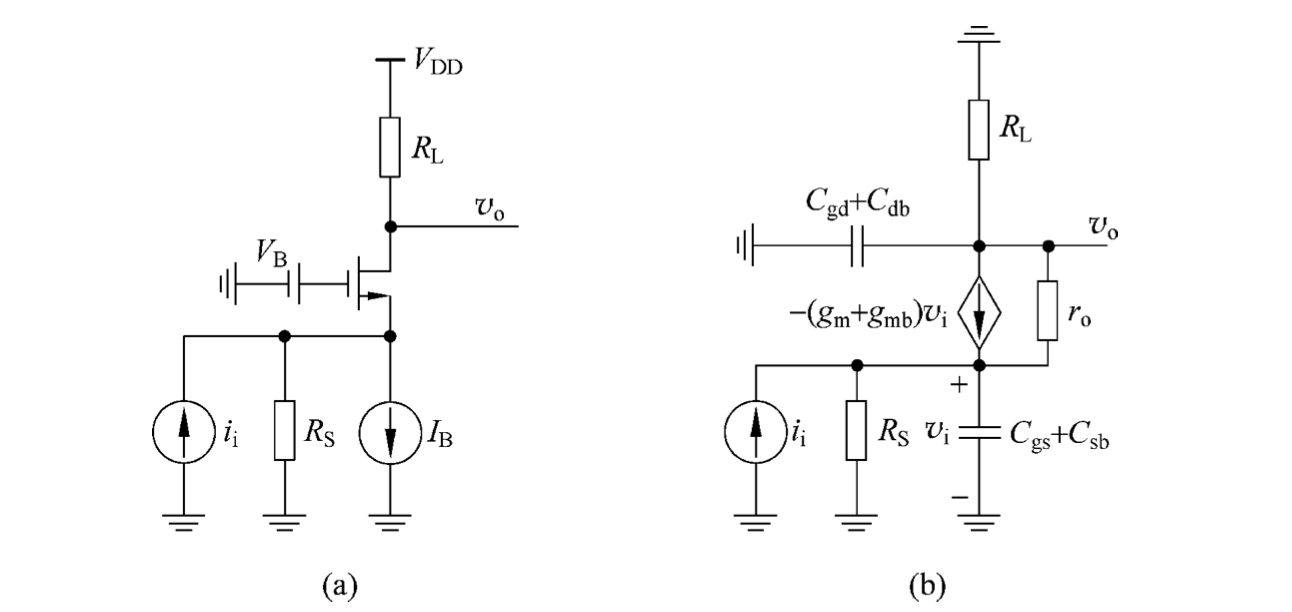

共栅极

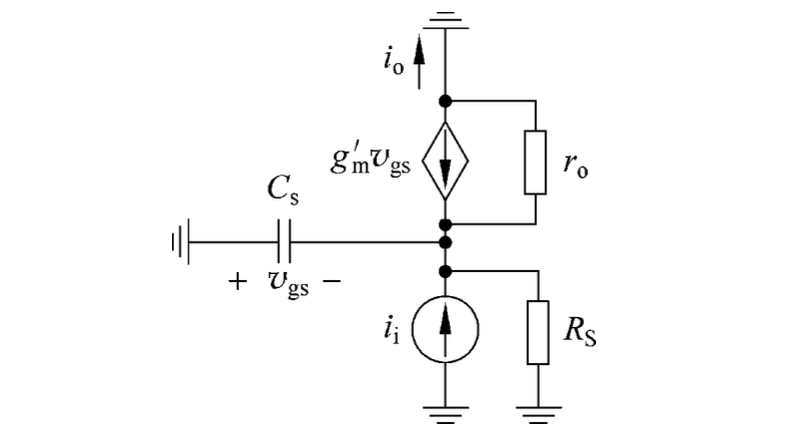

定义\(C_s=C_{gs}+C_{sb}\)，\(g_m'=g_m+g_{mb}\)，忽略\(R_L\)得到

\[ \frac{i_o}{i_i}=\frac{1}{1+s\frac{C_S}{g'_m}}\,,g'_mR_s\gg 1 \]

共栅级是电流缓冲器，增益为1，带宽很高.

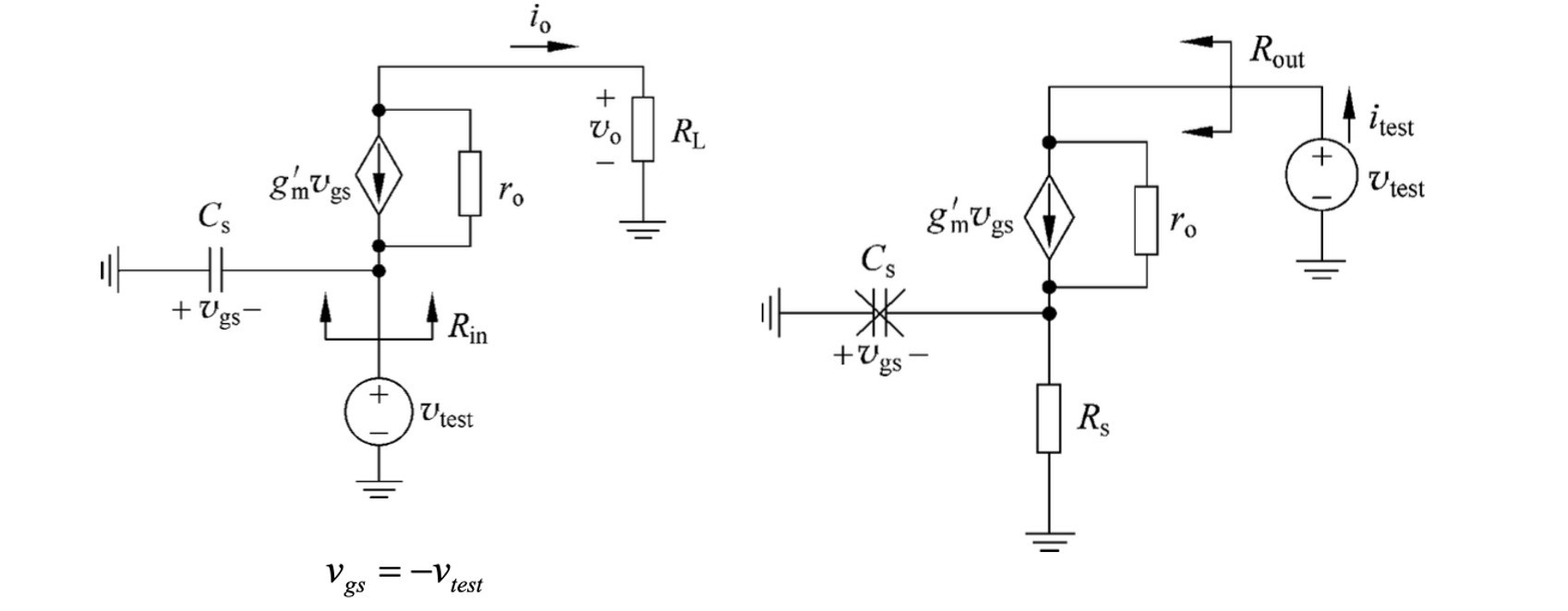

求解输入阻抗：

\[ \begin{cases} \text{o点KCL: }&0=\dfrac{v_o}{R_L}+\dfrac{v_o-v_{test}}{r_o}-g'_mv_{test}\\ \text{test点KCL: }&i_{test}=g'_mv_{test}+\dfrac{v_{test}-v_o}{r_o}+sC_Sv_{test} \end{cases} \]

得到

\[ \begin{aligned} Y_{in}&=\frac{i_{test}}{v_{test}}\approx\frac{g'_mr_o}{R_L+r_o}+sC_S\\ &=\boxed{\frac{g'_mr_o}{R_L+r_o}\left(1+sC_S\frac{R_L+r_o}{g'_mr_o}\right)} \end{aligned} \]

低频下

\[ \boxed{R_{in}=\frac{R_L+r_o}{g'_mr_o}} \]

1. 当\(R_L\ll r_o\)时，\(R_{in}\approx 1/g'_m\)，输入阻抗较低
2. 当\(R_L\gg r_o\)时，\(R_{in}\approx R_L/g'_m\)，输入阻抗比未加入共栅级前降低本征增益倍

求解输出阻抗：

\[ i_{test}=\frac{v_{test}}{r_o}+\frac{v_{gs}}{r_o}+g'_mv_{gs}\,,v_{gs}=-i_{test}R_S \]

得到

\[ \boxed{R_{out}=\frac{v_{test}}{i_{test}}\approx g'_m} \]

输出阻抗比未加共栅级前的源阻抗\(R_S\)提升本征增益倍!

共栅极的电流增益在很宽的带宽内都接近1（大约到\(f_T\)），输入阻抗降低，输入阻抗升高可以作为电流缓冲器使用，可以利用这一点改进共源极VCCS。

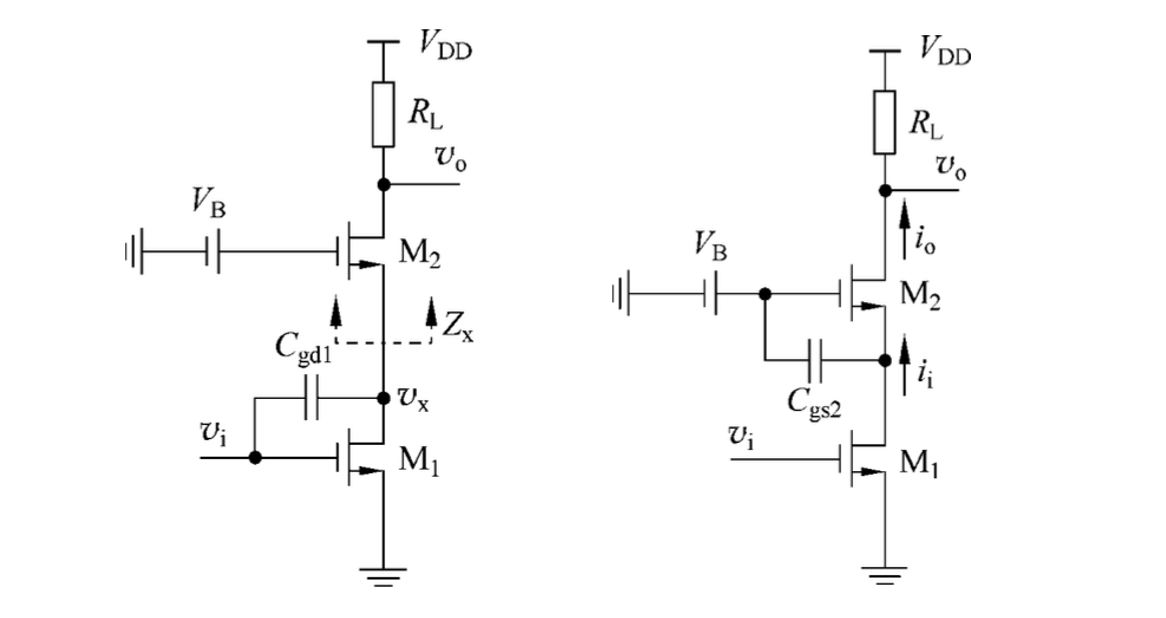

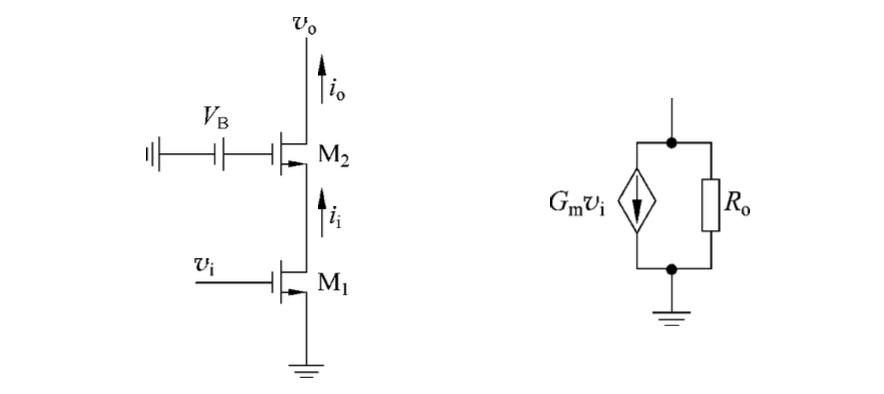

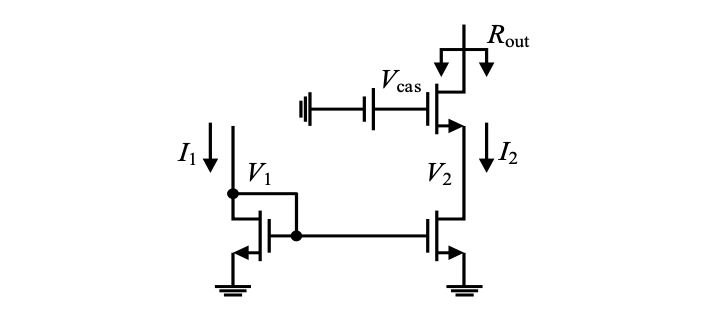

共源共栅结构

\[ G_m = g_{m1}\cdot\frac{i_o}{i_i}\approx g_{m1}\,,R_o\approx r_{o2}(1+g'_{m2}r_{o1}) \]

\[ \boxed{G_mR_o=g_{m1}r_{o2}(1+g'_{m2}r_{o1})\approx g_{m1}g_{m2}r_{o1}r_{o2}\sim (g_mr_o)^2} \]

\[ \frac{v_x}{v_i}=g_{m1}Z_x\approx \frac{g_{m1}}{g'_{m2}}\left(1+\frac{R_L}{r_{o2}}\right) \]

性能

高频优势：

1. 增益较小，削减密勒倍增效应；即使 \(R_L\) 较大，通常也会有一个负载电容提供低阻抗端接，帮助维持这一特性.
2. 共源共栅结构削弱了高频下从 Vi 到 Vo 的直接正向耦合

高频缺点：共源共栅结构引入了\(f_T\)附近的极点，可能会影响相位裕度和稳定性:

\[ \frac{i_o}{i_i}\approx\frac{1}{1+s\frac{C_{gs}+C_{sb}}{g'_m}} \]

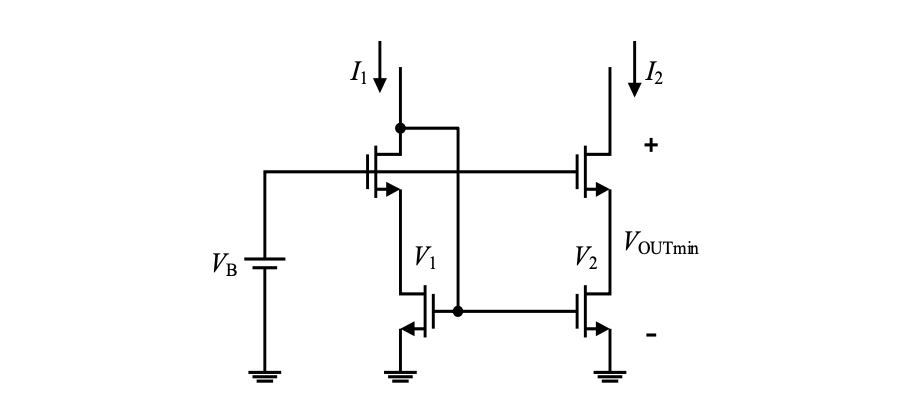

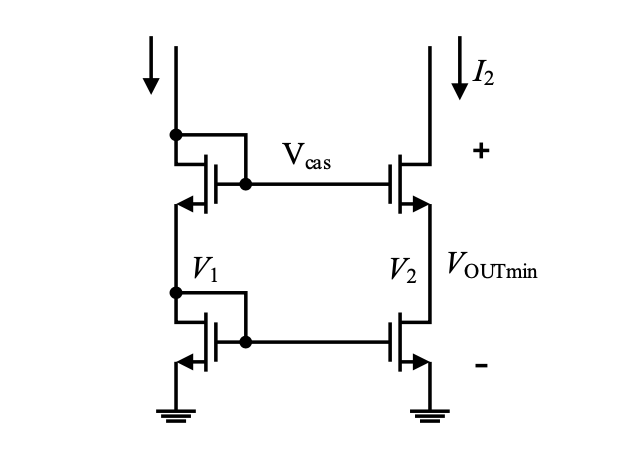

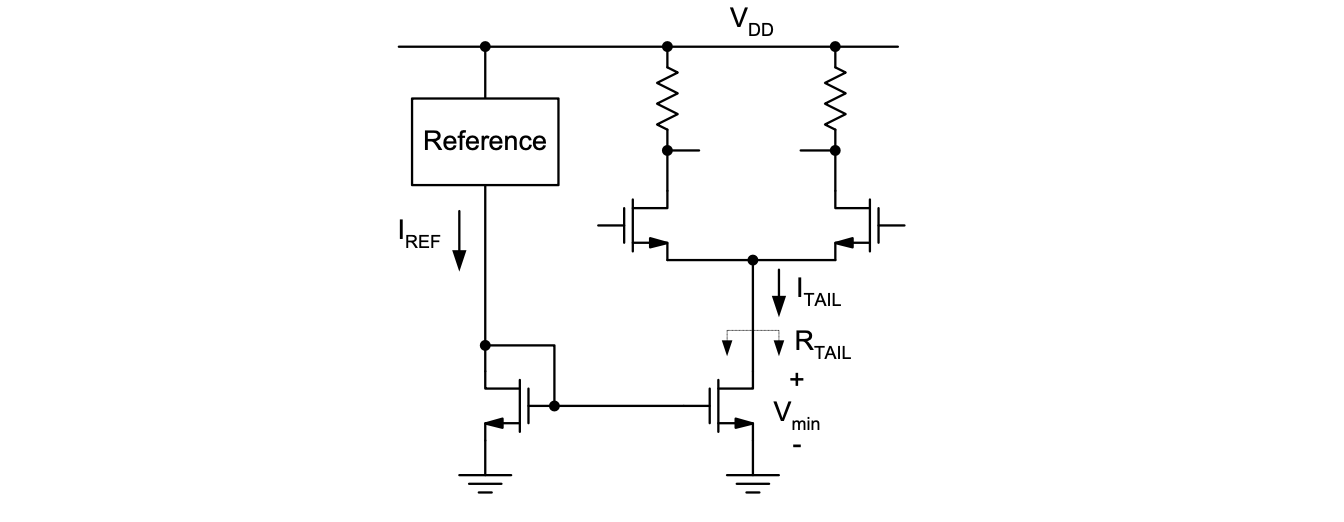

另一个问题是输出摆幅问题，增加共栅极会降低输出信号摆幅。先进工艺下（\(V_DD<1\mathrm V\)）会造成严重问题，因为通常需要\(V_{DS}>150\mathrm{mV}\)，损失动态范围。

噪声

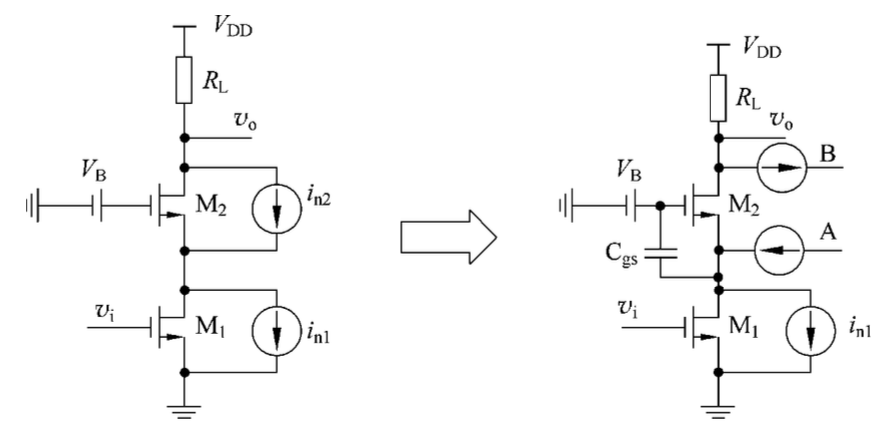

通常认为共栅极不会产生额外噪声。但，其在高频的时候会产生额外噪声：高频时噪声电流A和B不能抵消。

共漏极

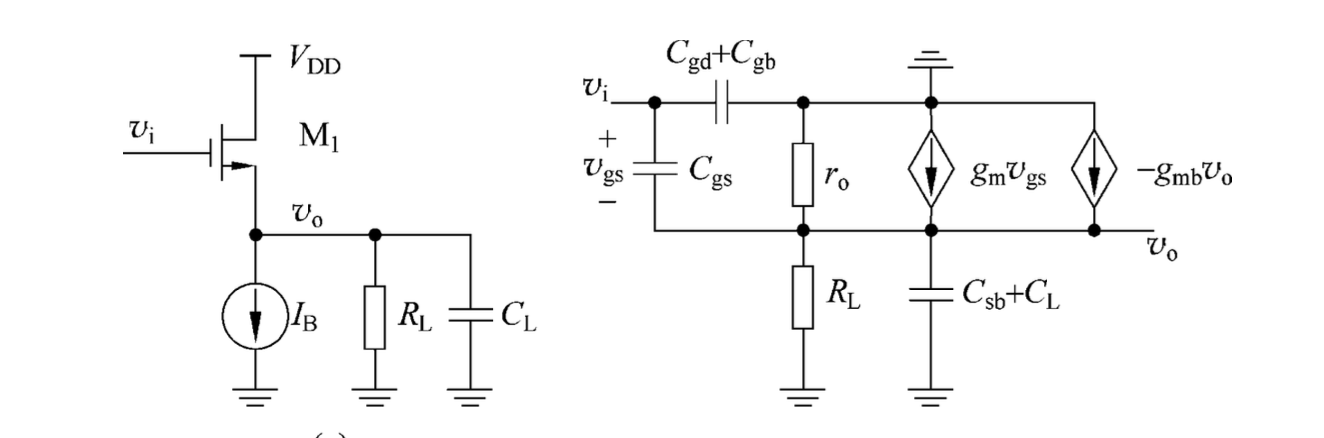

电压传递函数和输入输出阻抗

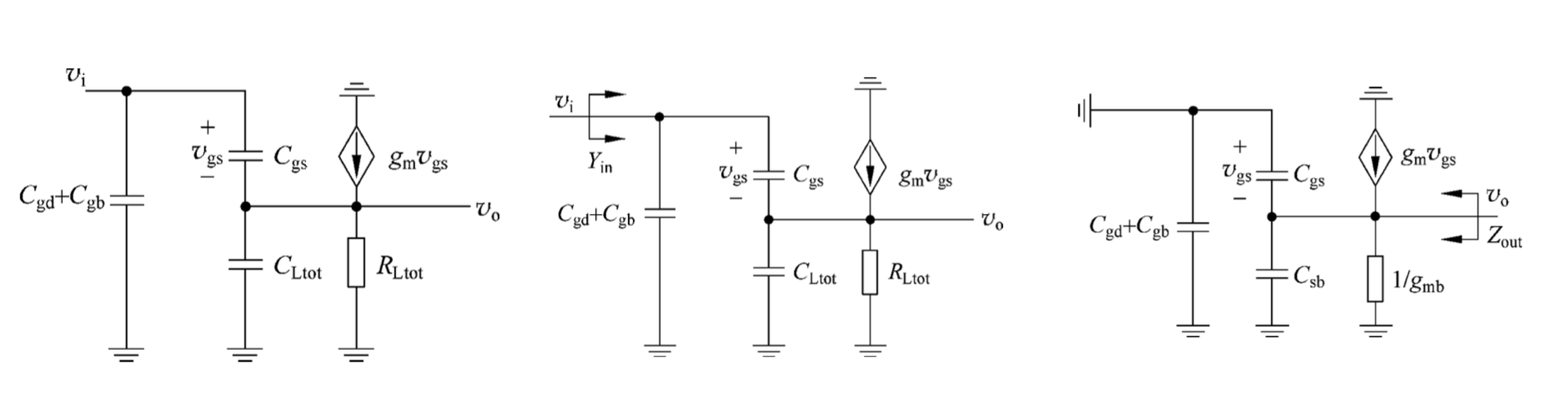

定义\(C_{Ltot}=C_L+C_{sb}\), \(R_{Ltot}=R_L\parallel \dfrac{1}{g_{mb}}\parallel r_o\), 则

\[ \begin{aligned} 0&=v_o\left(sC_{L_{tot}} + sC_{gs} + \frac{1}{R_{L_{tot}}}\right) - v_i sC_{gs} - g_m (v_i - v_o) \\ \frac{v_o}{v_i} &= \frac{g_m + sC_{gs}} {g_m + sC_{gs} + sC_{L_{tot}} + \frac{1}{R_{L_{tot}}}} \\ &= \boxed{\frac{g_m}{g_m + \frac{1}{R_{L_{tot}}}} \cdot \frac{1 + \frac{sC_{gs}}{g_m}} {1 + \frac{s(C_{gs}+C_{L_{tot}})}{g_m + \frac{1}{R_{L_{tot}}}} }} \end{aligned} \]

低频增益

\[ a_{v0}=\frac{g_m}{g_m+\frac{1}{R_{Ltot}}} \]

1. PMOS，源极接衬底作为理想电流源: \(R_L\to\infty\), \(r_o\to\infty\), \(g_{mb}=0\)从而 \(a_{v0}=1\)
2. NMOS做理想电流源：\(R_L\to\infty\), \(r_o\to\infty\), \(g_{mb}\neq 0\)从而 \(a_{v0}=\dfrac{g_m}{g_m+g_{mb}}\) (一般0.8左右)
3. PMOS，源极与衬底相连作为负载电阻: \(R_L<\infty\), \(r_o\to\infty\), \(g_{mb}\neq 0\),此时\(a_{vo}=\dfrac{g_m}{g_m+\frac{1}{R_L}}\)

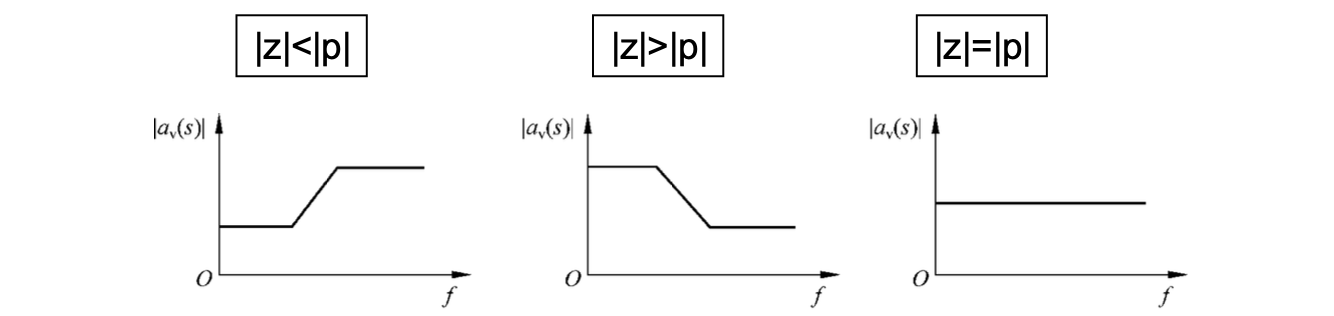

高频增益

\[ a_v(s)=a_{v0}\cdot\frac{1-s/z}{1-s/p} \]

其中

\[ z= -\frac{g_m}{C_{gs}}\,,p=-\frac{g_m+\frac{1}{R_{Ltot}}}{C_{gs}+C_{Ltot}} \]

输入阻抗

注意到

\[ Y_{in}=s(C_{gd}+C_{gb})+sC_{gs}(1-a_v(s)) \]

增益项 \(a_v(s)\)是实数，且在很宽的频率范围内都接近\(1\)，因此在一定频率范围内，可以忽略\(C_{gs}\)的影响。此时$Y_{in}=s(C_{gd}+C_{gb}),输入电容非常之小。

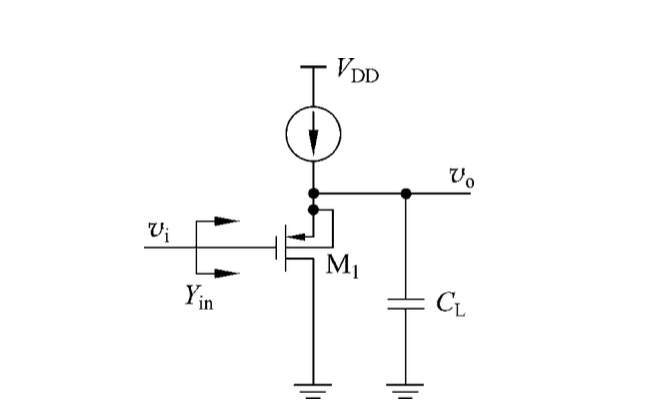

衬底与源连接的PMOS共漏极

栅极与衬底间的电容与 \(C_gs\) 并联, \(g_{mb}\)不起作用，低频增益接近1。输入电容\(Y_{in}\approx sC_{gd}\)极小。

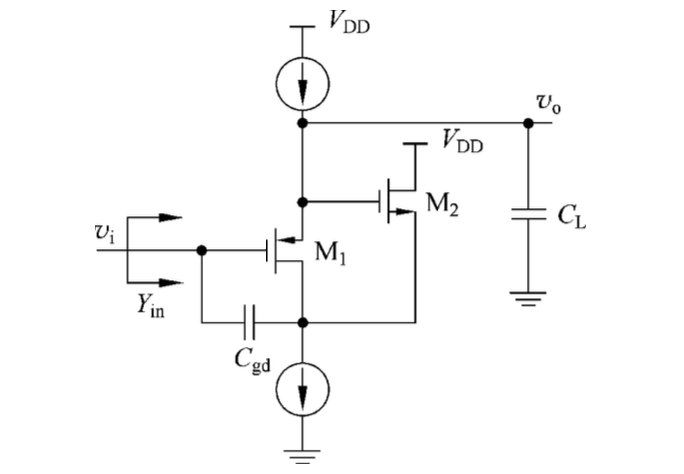

共漏极输入电容“自举”

\(v_i\)经过两个共漏极到\(C_{gd}\)另一端

\[ Y_{in}\approx sC_{gd}\left(1-a_{vP}(s)a_{vN}(s)\right) \]

输出阻抗

理想电压源驱动：显然

\[ Z_{out}=\frac{1}{g_m+g_{mb}}\parallel \frac{1}{s(C_{gs}+C_{sb})} \]

其输出阻抗较低，在很宽的频率范围内都呈现出阻性。

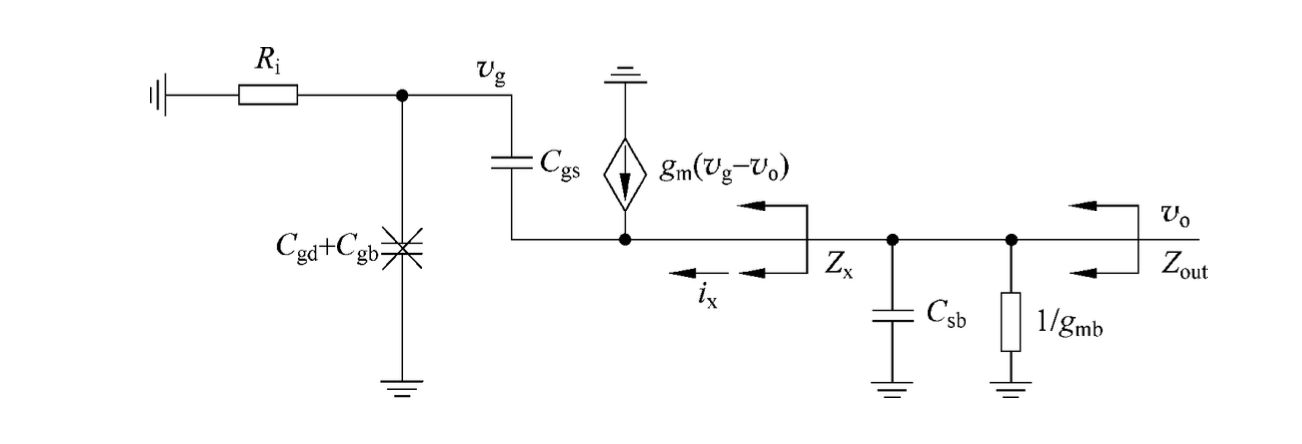

有限输入源电阻：

\[ Z_x=\frac{v_o}{i_x}\,,i_x=(v_o-v_g)(g_m+sC_{gs})=v_o\left(1-\frac{v_g}{v_o}\right)(g_m+sC_{gs}) \]

\[ \frac{v_g}{v_o}=\frac{R_i}{\frac{1}{sC_{gs}}+R_i} \]

\[ \boxed{Z_x\approx\frac{1}{g_m}\frac{1+sR_iC_{gs}}{1+\frac{sC_{gs}}{g_m}}} \]

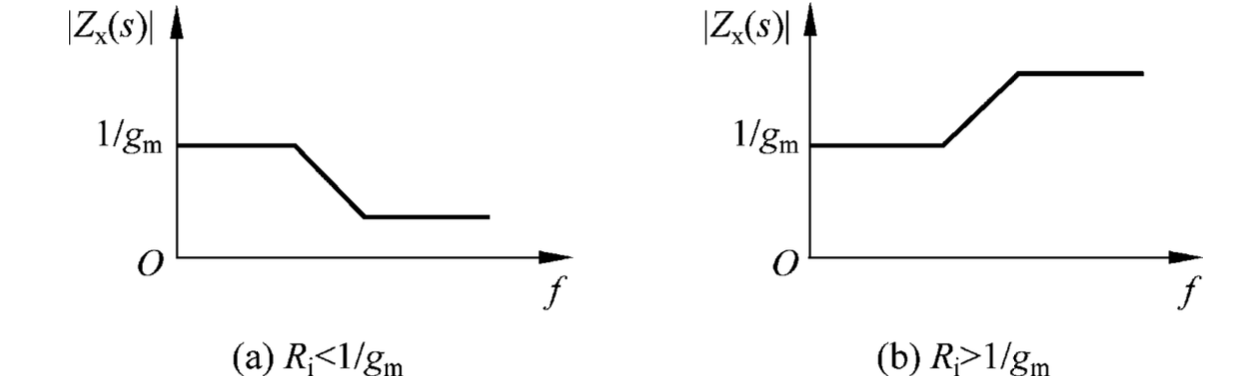

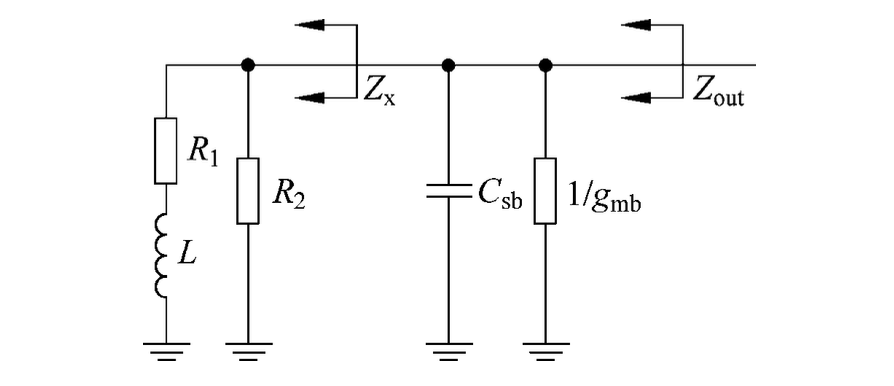

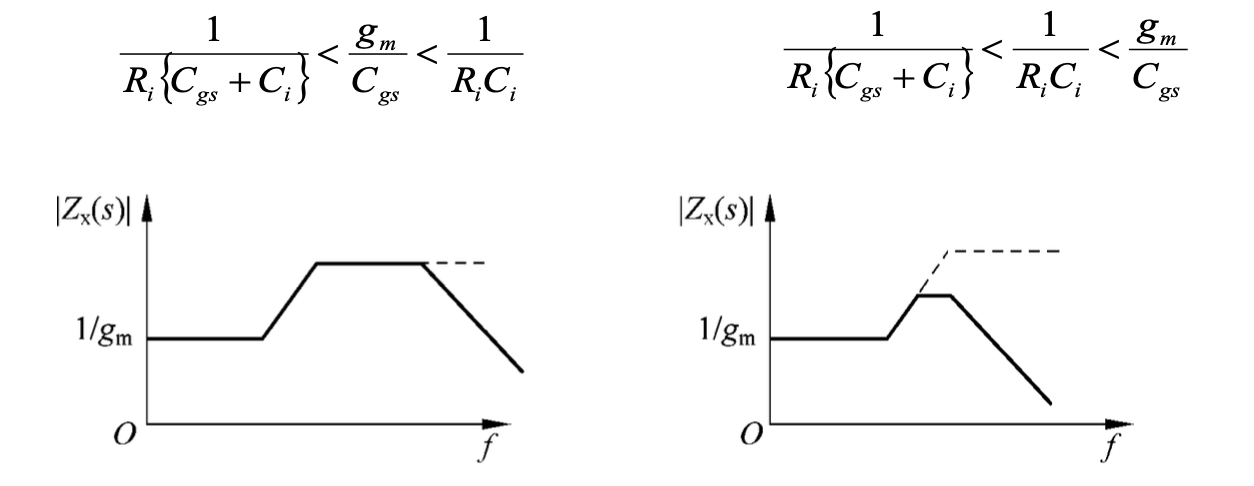

当\(R_i>\frac{1}{g_m}\)，产生了电感效应！此时电路容易振荡。

若不忽略\(C_i=C_{gd}+C_{gb}\),则

\[ \boxed{Z_x=\frac{1}{g_m}\frac{1+sR_i(C_{gs}+C_i)}{\left(1+\dfrac{sC_{gs}}{g_m}\right)(1+sR_iC_i)}} \]

应用

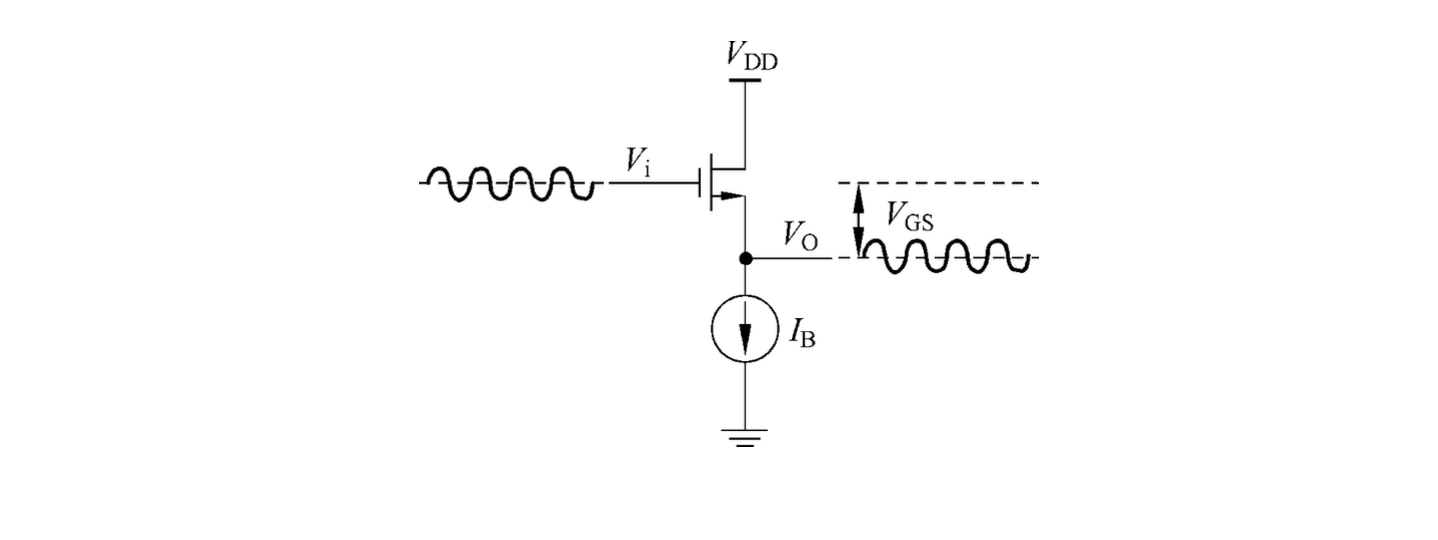

电平转换器：输出的静态工作点比输入低\(V_t+V_{ov}\)

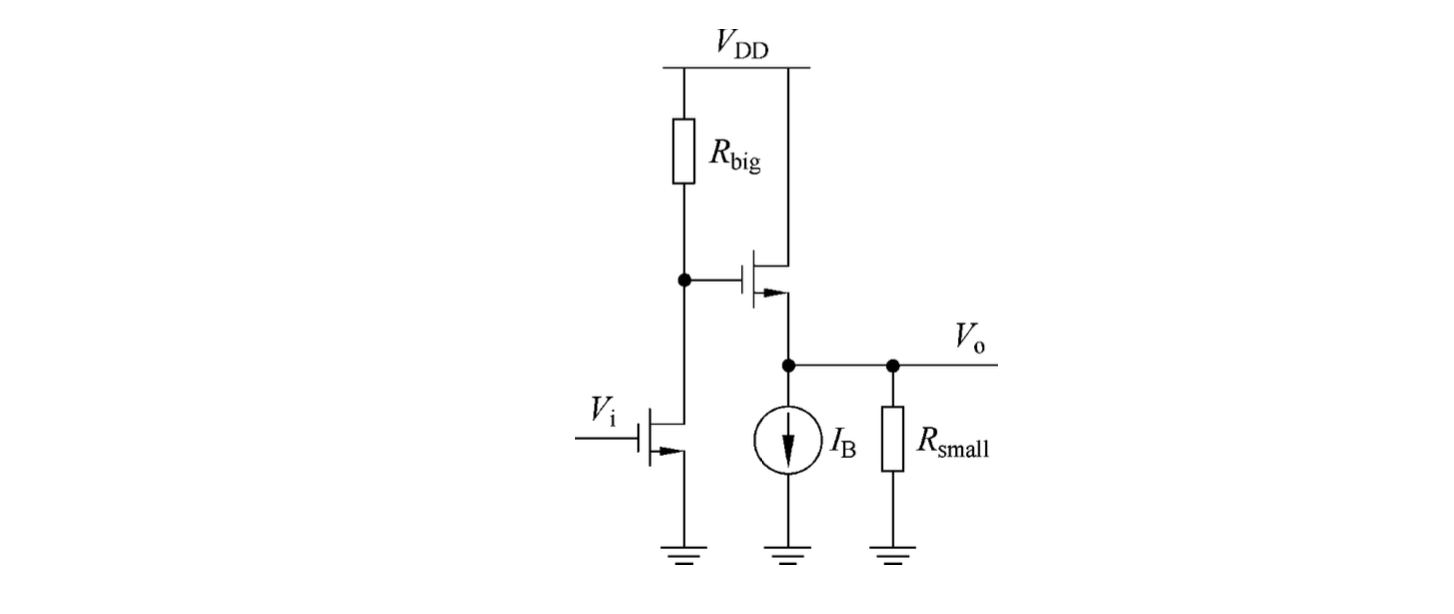

驱动器：隔离重负载\(R_{small}\)

问题：

1. NMOS，源极与衬底不相连，\(V_t\)随\(V_o\)变化
2. \(R_L\)不大的时候，\(I_D\)和\(V_{ov}\)随\(V_o\)变化
3. 输入和输出电压摆幅受限（\(V_{GS}\)分走大部分）

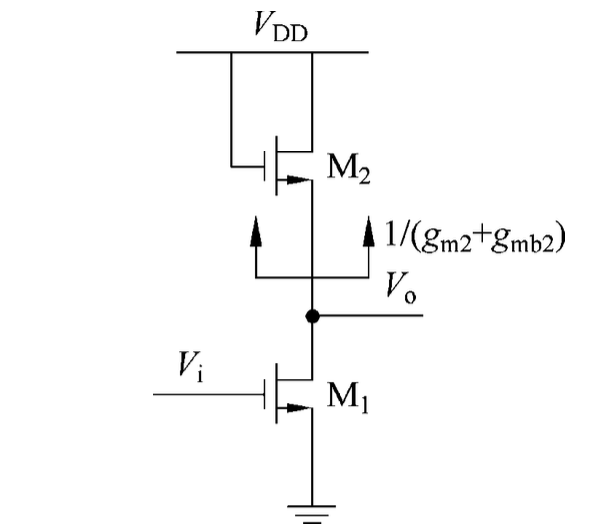

有源负载

优势：

1. 增益取决于同量纲物理量的比值，PVT稳定
2. 一阶非线性抵消

劣势：摆幅降低

总结

组态	特性	用途
共源极	压控电流源；当输出为高阻时可形成较好的电压放大器	电压放大
共栅极	低输入阻抗，高输出阻抗	电流缓冲器
共栅极	可与共源级级联，提高整体本征电压增益	共源-共栅级（Cascode）
共漏极	高输入阻抗，低输出阻抗	缓冲器（源极跟随器）
共漏极	适合进行直流工作点的搬移	电平移动
共漏极	当摆幅与非线性要求不高时可作电压驱动器	电压驱动
